小智AI面包板接电池简单教程

1. DIY 所需硬件​

  • 3.7v 聚合物锂电池

  • 400 孔面包板 1 块

  • 5v充放电一体模块

  • 双面胶、杜邦线等

除此之外，你还需要用到电烙铁，剪刀等。

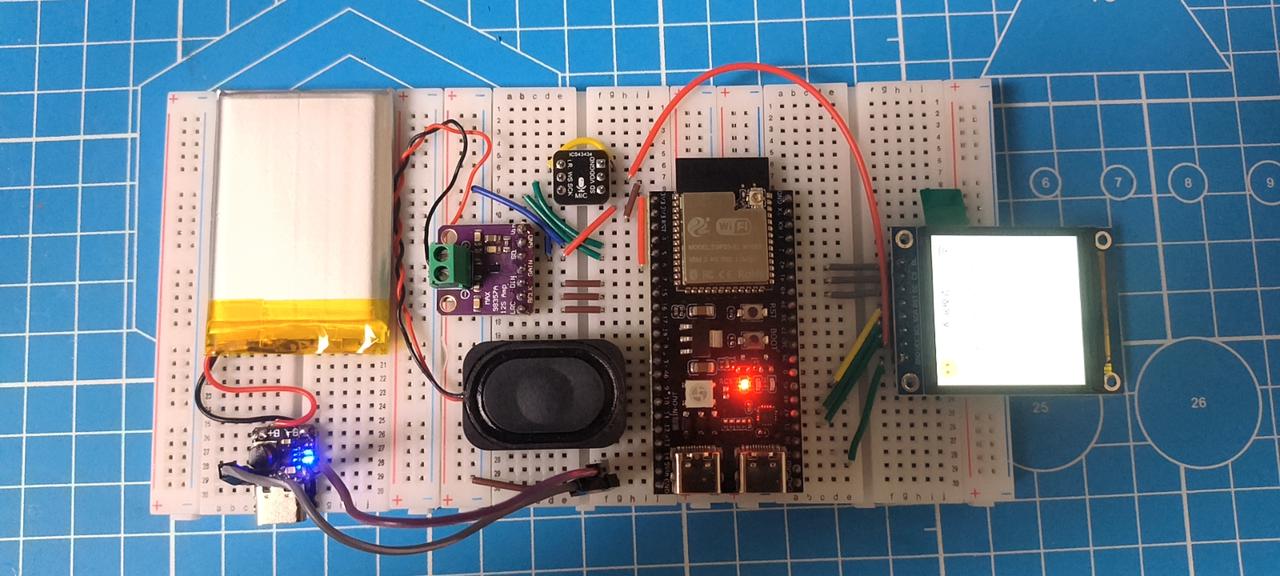

先看效果图

面包板接电池供电效果图

1.1 3.7v 聚合物锂电池​

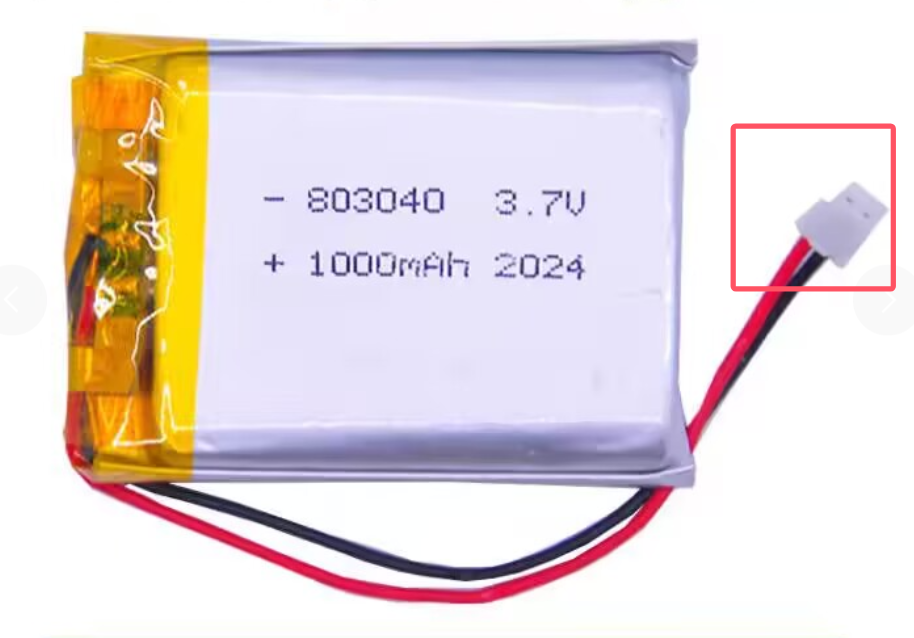

本教程以 1000毫安锂电池为例，尽量选择不带端子的电池（红色框选处为端子）

购买了带端子的电池，需要将端子剪掉，方便焊接。

1000毫安锂电池

1.2 5V充放电一体模块​

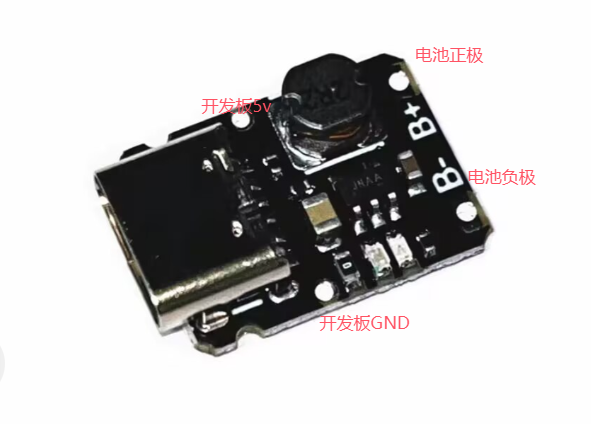

B+接电池正极，B-接电池负极

5V充放电一体模块

1.3 面包板，杜邦线​

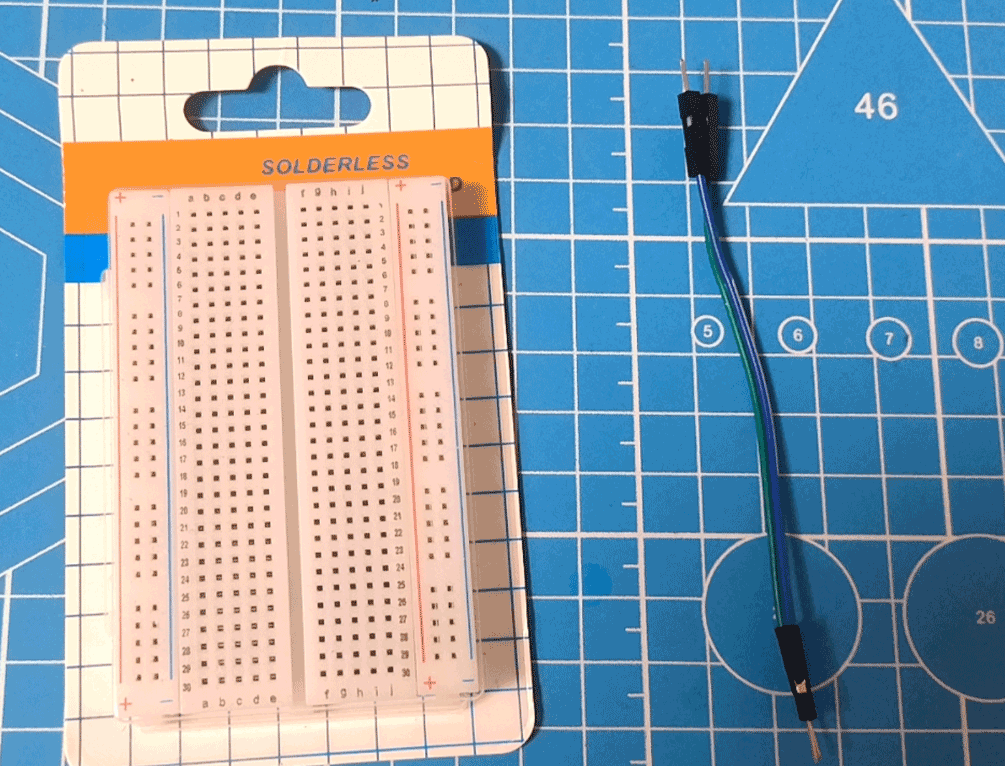

面包板购买适用你组装小智使用的面包板，方便插接，这里用的以四百孔为例。

杜邦线为公对公10cm，两根就行。

400孔面包板及导线

1. 组装教程​

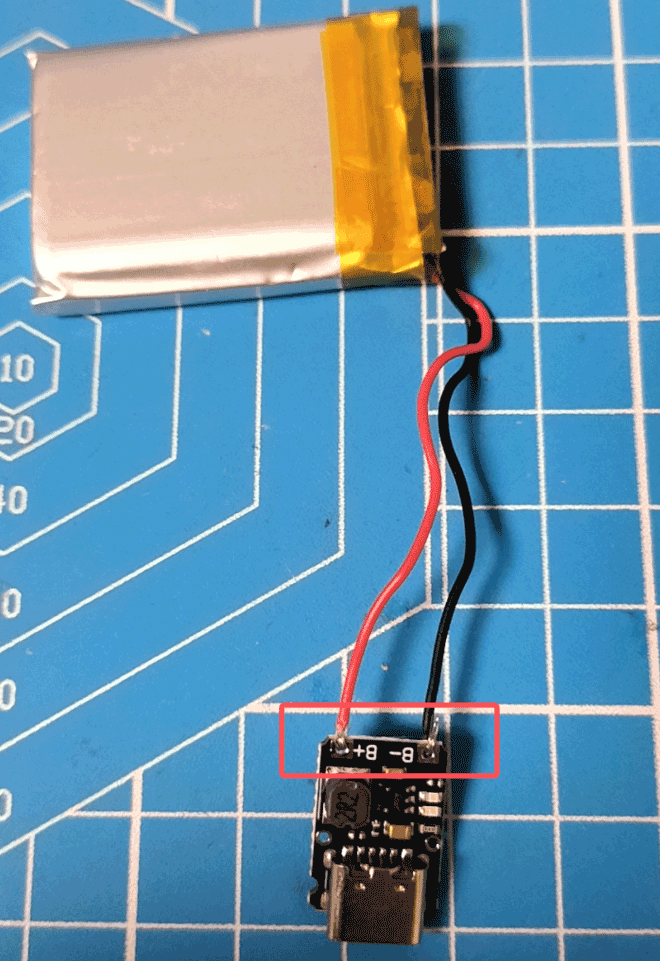

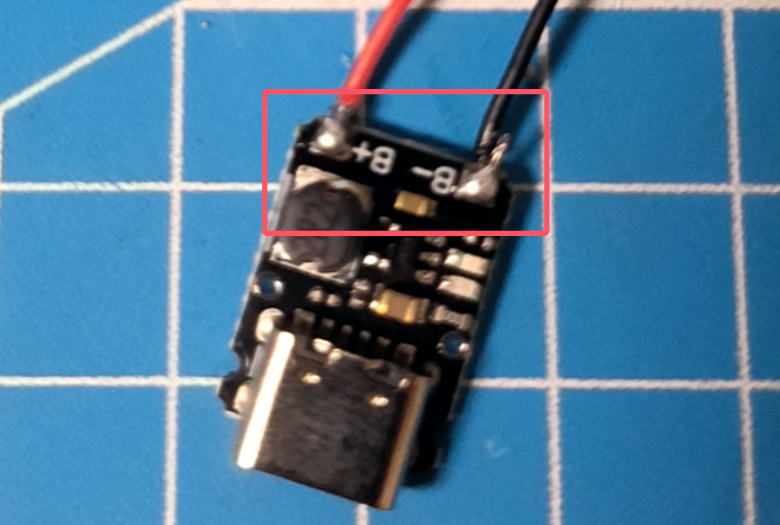

将电池的正负极两根线从充放电模块背后两个孔插入

红线正极对应B+，黑线负极对应B-（如图所示），用电烙铁将其焊接好。

充放电板接锂电池充放电板接锂电池焊接

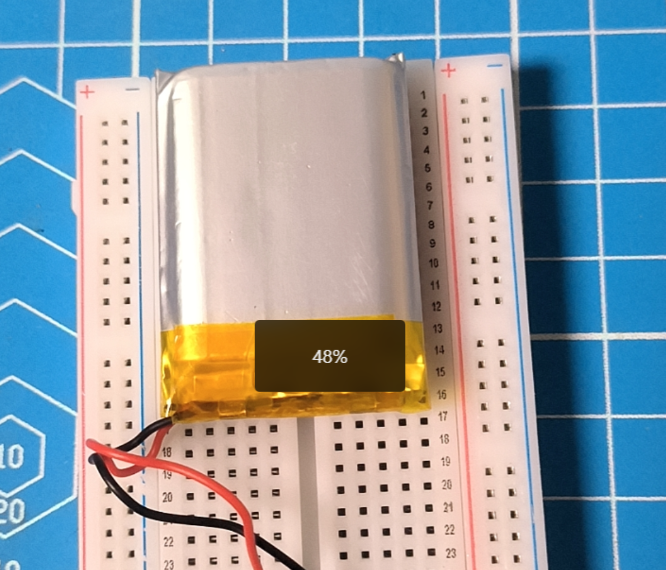

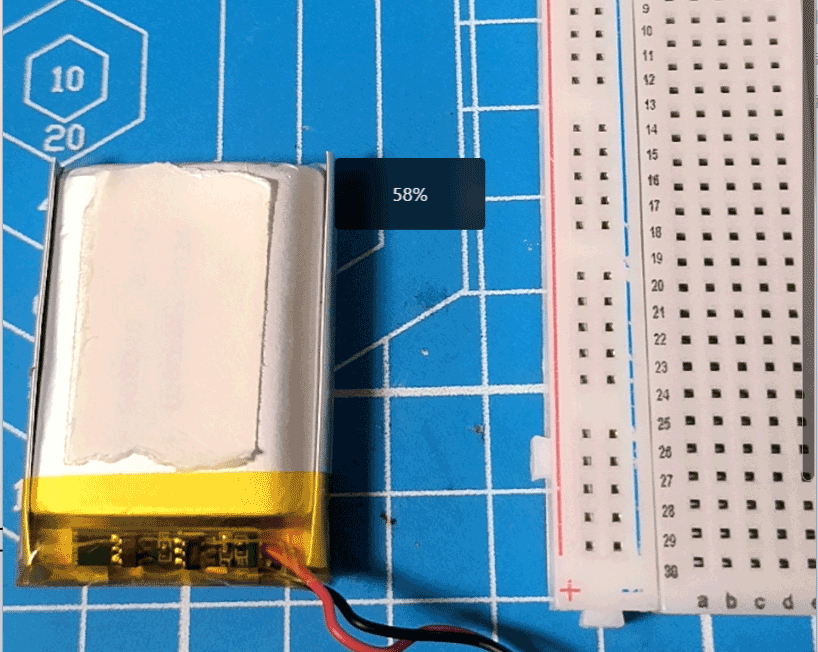

在电池背面贴上双面胶，将其贴在面包板上

锂电池背面贴上双面胶锂电池背面贴上双面胶固定

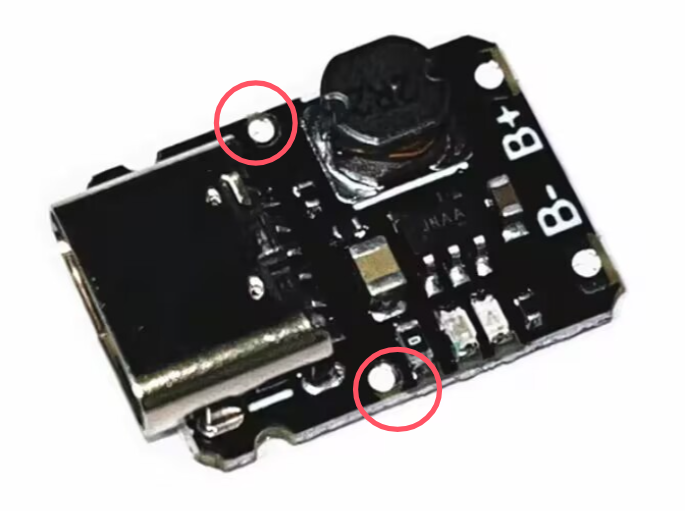

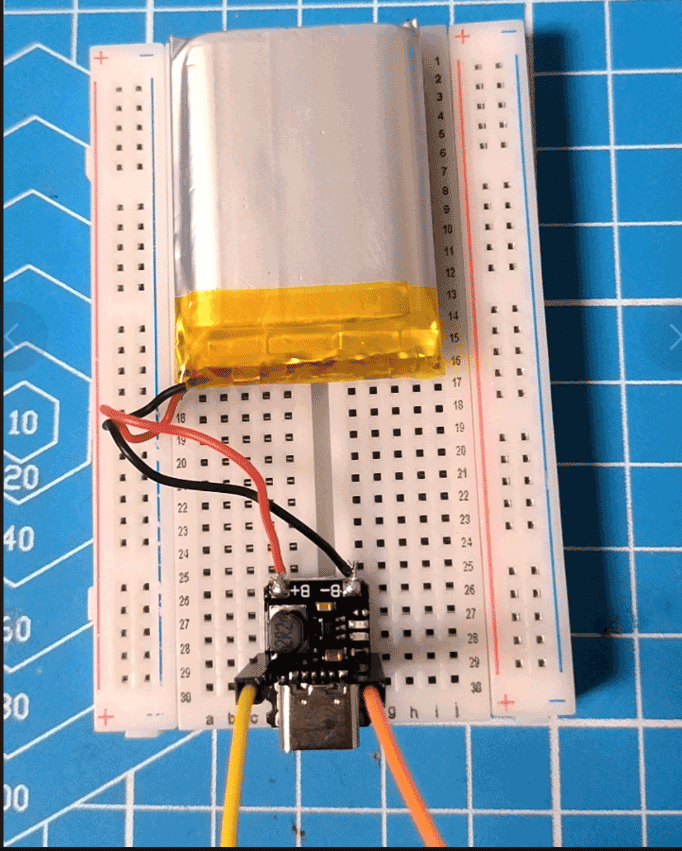

固定好位置后，在充放电模块前端两个孔的位置插上两根杜邦线

杜邦线插入面包板固定充放电模块的位置（如果担心接触不良也可以选择焊接一下）

充放电模块锂电池焊接到充放电模块

将完成的电池面包板与小智的面包板拼接

面包板接充放电模块及锂电池完成

将杜邦线插入小智开发板的5v和GND

注意：图中所示灰色杜邦线为负极，紫色杜邦线为正极，与充放电上面的B+B-相反

正极插入5v，负极插入GND，如图所示

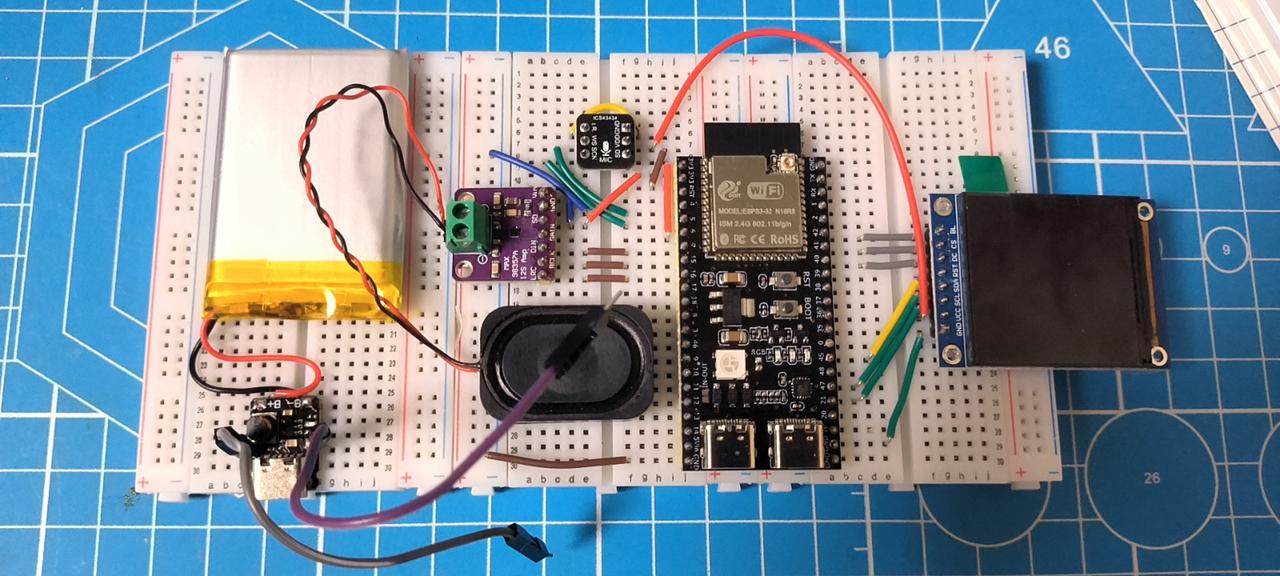

面包板接电池供电效果图

大功告成！！

值得一提的是，给电池充电需要插充放电模块，而不是开发板。
