小智AI终端开源项目配置修改等操作指引（一）
本文档仅限开发者，已经入门的初学者
修改前提：
1）请先确保已经安装配置好 ESP-IDF开发环境，版本在IDF5.0以上（IDF的各个大版本不兼容），为避免不必要的问题，建议版本为 IDF V5.3.2。
Window10系统安装配置 ESP-IDF开发环境请参考之前的教程文档：
1. 打开小智AI聊天机器人开源项目操作
1）PowerShell 命令终端切换小智AI终端开源项目的代码路径

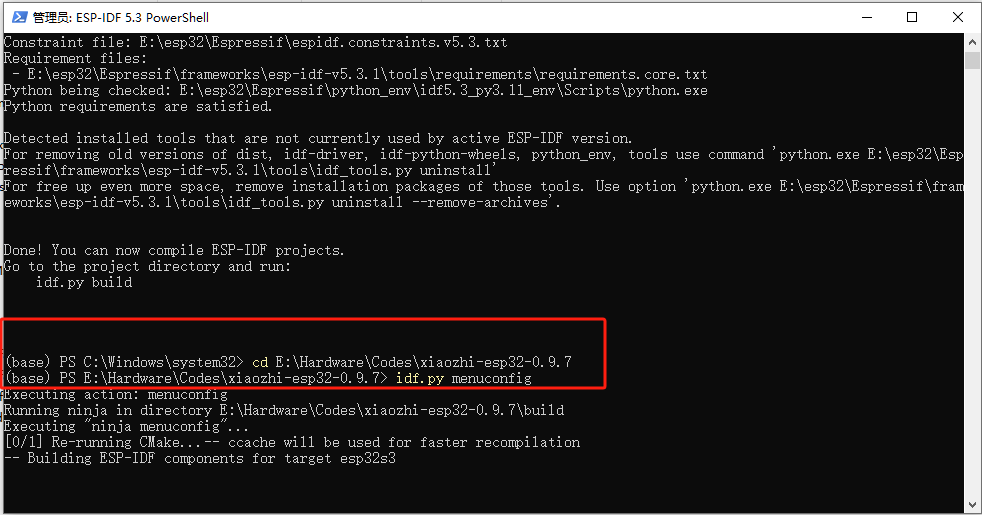

打开集成好的 ESP IDF 5.3 PowerShell 命令终端，使用 cd 命令 把目录切换到 xiaozhi-esp32-0.9.7 根目录下
注意：上述0.9.7是版本号和代码存放文件目录路径，仅作示例参考，具体根据自己的源码路径和版本号自行修改；
ESP-IDF 5.3 PowerShell 建议用管理员权限方式打开。
2）使用VSCode打开小智AI终端开源项目

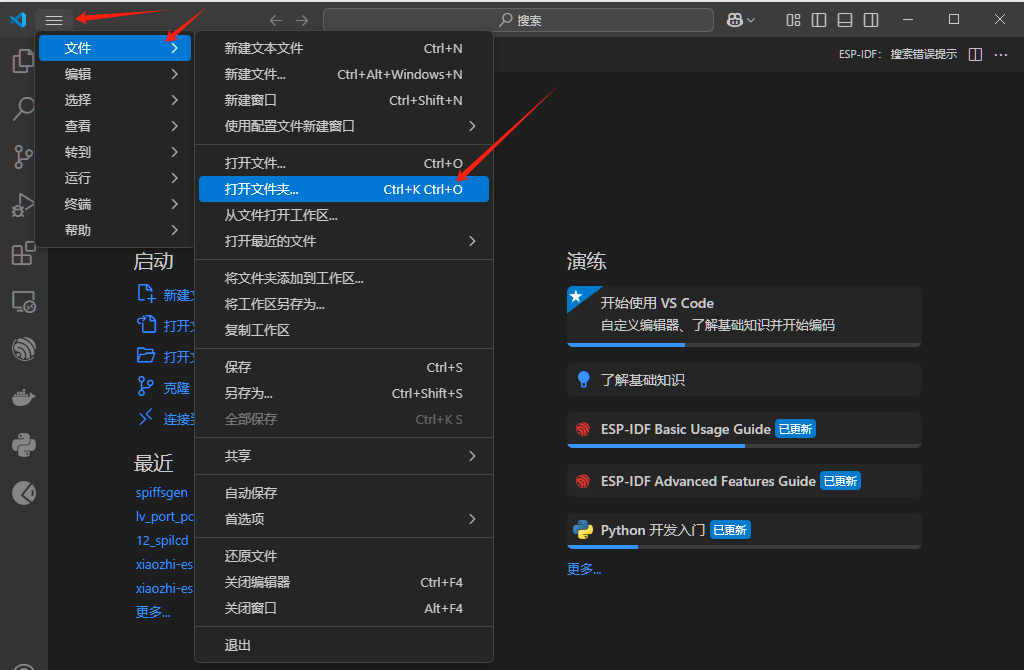

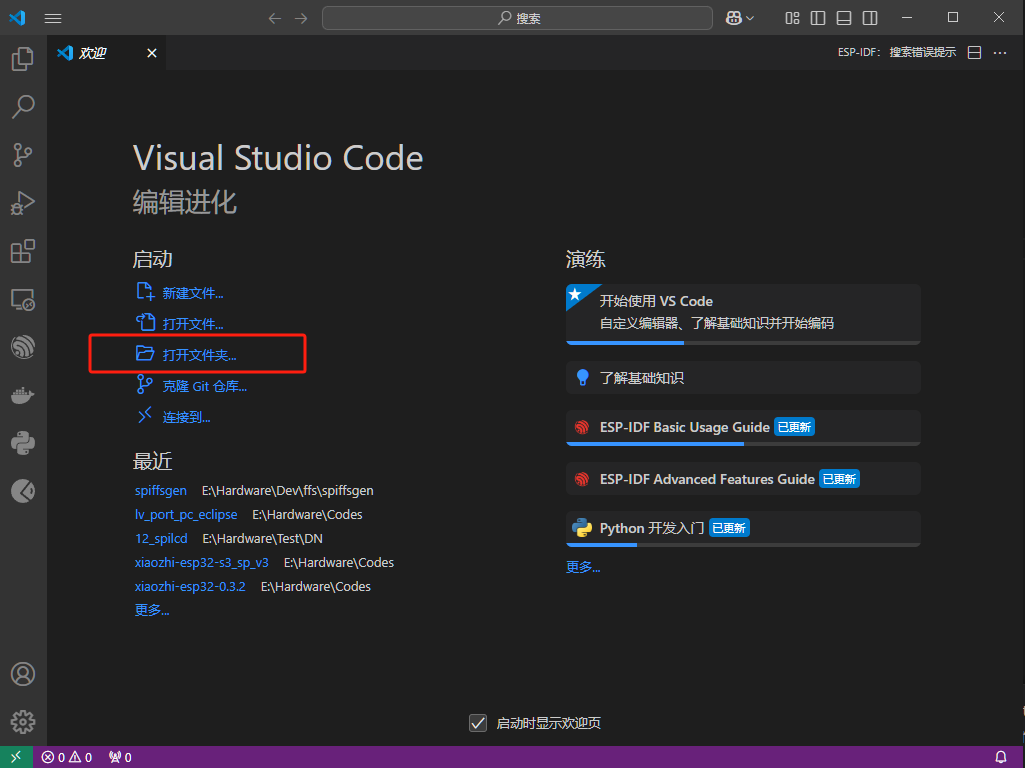

①打开VScode在开始页面选择打开文件夹（下右图） 或 在菜单——文件——打开文件夹（下左图）
 |  |
|---|

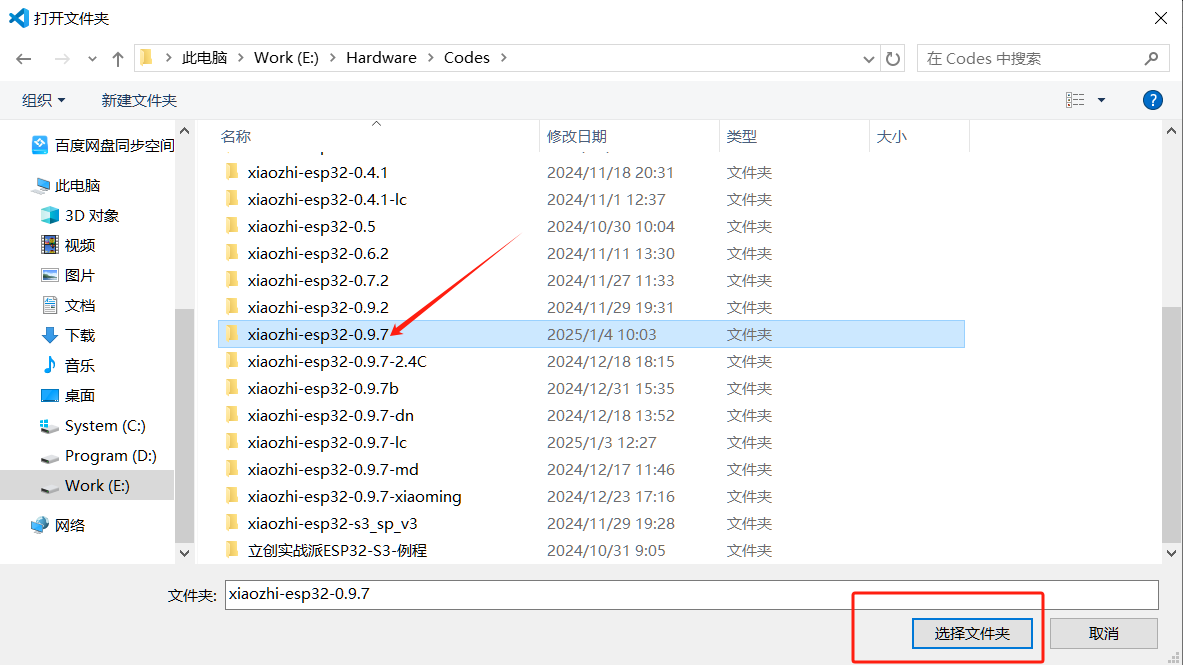

②打开目录到电脑上自己存放的小智AI源代码解压后的跟目录
VScode打开文件夹路径请自行选择到小智AI源代码根目录，请不要选择进入到项目根目录下的 main 目录。
注意：如果是从github上clone的代码，默认不带类似0.9.7版本号，打开目录到 \xiaozhi-esp32 即可。

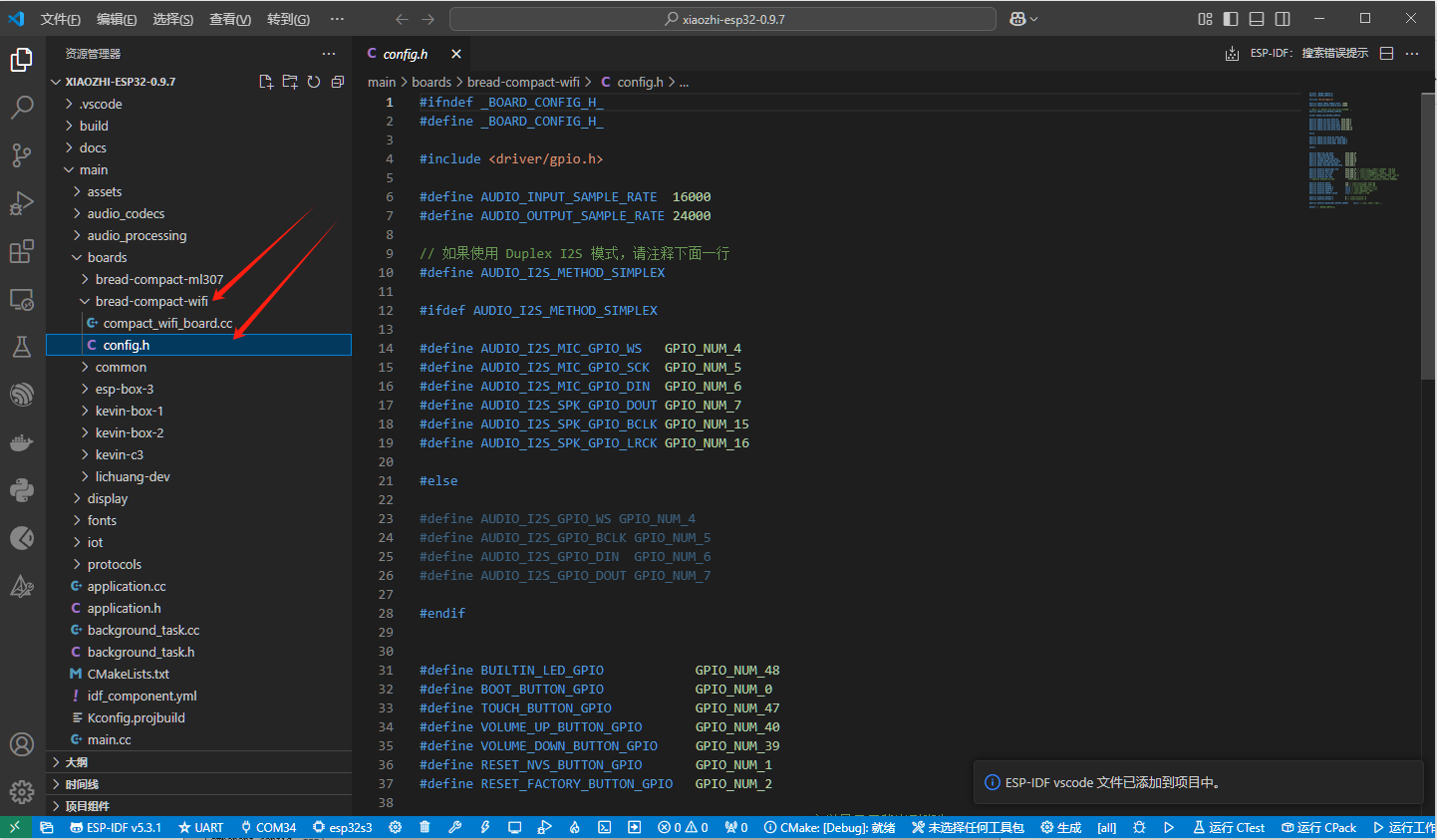

③使用VSCode打开小智AI项目之后，界面参考如下图：
下图示例已经关闭了vscode欢迎页，打开了 xiaozhi-esp32-0.9.7\main\boards\bread-compact-wifi 目录下的 config.h 配置头文件，小智AI终端的esp32-s3 开发板版本的麦克风、音频功放等引脚定义和屏幕设置参数都在这里。
注意：修改小智AI源码之后，需要重新编译项目 idf.py build， idf.py flash 编译烧录到开发板或设备上运行才能生效。
2. 如何修改开发板的引脚配置？
使用esp32s3芯片模块的开发板，或者自行设计的搭载esp32s3芯片模块的开发板或终端设备，一般都是在面包板版本上修改代码以适配。
1）小智AI终端面包板版本源码配置目录及引脚参数
面包板wifi版配置目录为：xiaozhi-esp32-0.9.7\main\boards\bread-compact-wifi 。
面包板ML307-4G版配置目录为：xiaozhi-esp32-0.9.7\main\boards\bread-compact-ml307 。

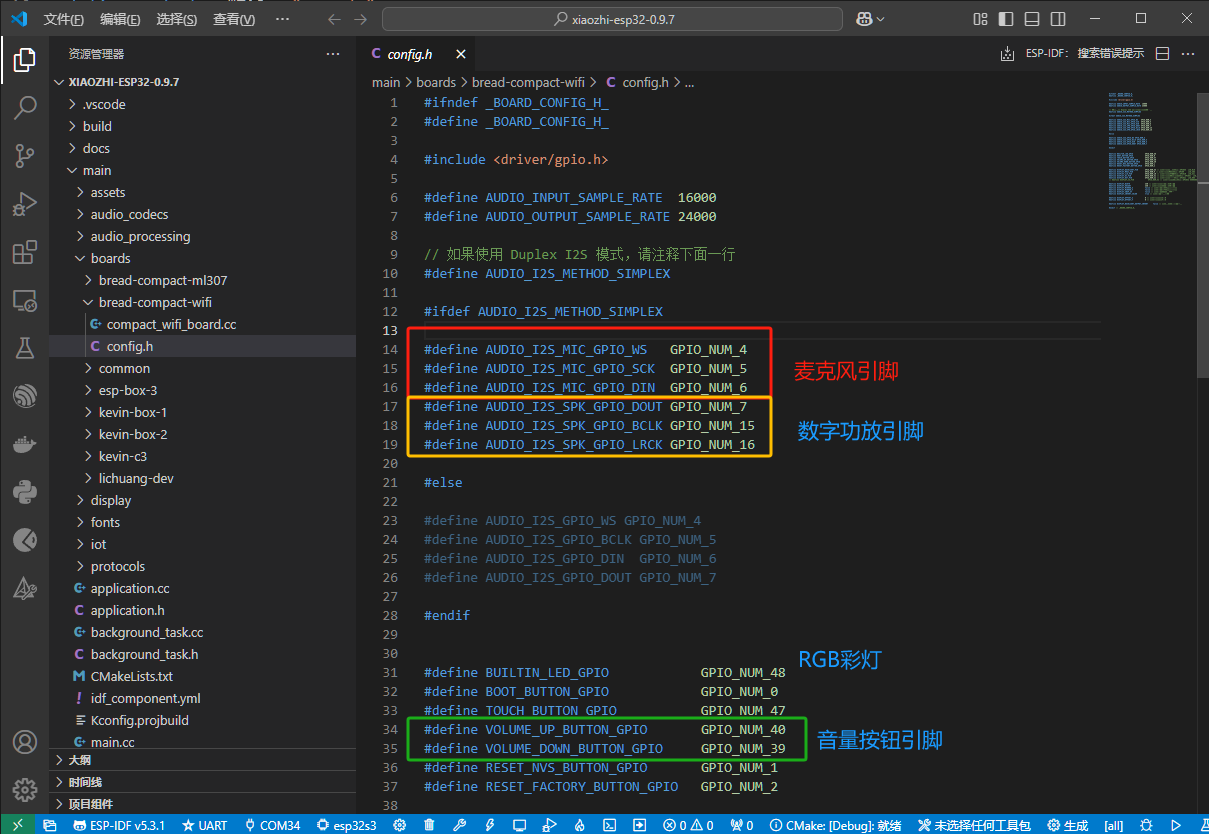

打开了 xiaozhi-esp32-0.9.7\main\boards\bread-compact-wifi 目录下的 config.h 配置头文件，小智AI终端的esp32-s3 开发板版本的麦克风、音频功放等引脚定义和屏幕设置参数都在这里。
注：如果需要修改其他的开发板，请在\main\boards目录下切换对应的开发板配置目录修改源代码，同时在菜单或sdk配置对应开发板，
可参考之前的文档编译小智部分。
编译小智教程文档: Windows ESP IDF 5.3编译小智
2）面包板WIFI版/ML307R-4G版本OLED屏幕设置参数
屏幕默认为0.91寸的SSD1306驱动芯片的OLED屏幕，分辨率为128x32，如果使用其他4线的SSD1306驱动芯片的OLED屏幕，需要修改分辨率。
示例1：如果使用 0.96寸的SSD1306驱动芯片的OLED屏幕，分辨率为128x64，需要修改屏幕的高度 #define DISPLAY_HEIGHT 64
示例2：如果的OLED屏幕和默认的倒着看的，Y轴需要镜像设置，例如修改镜像设置参数：
#define DISPLAY_MIRROR_Y false;
#define DISPLAY_MIRROR_X false;
更多请自行调试。
更多的设置请自行尝试验证。
注意：任何修改小智AI源码之后，需要重新编译项目 idf.py build， idf.py flash 编译烧录到开发板或设备上运行才能生效。
3. 如何修改flash size大小？
方式一：使用IDF 5.3 PowerShell 命令终端 idf.py menuconfig 命令菜单修改：
接上节，在 ESP IDF 5.3 PowerShell 命令终端切换小智源码路径后，请输入 idf.py menuconfig 命令回车，终端将加载程序进入IDF 菜单配置主界面。

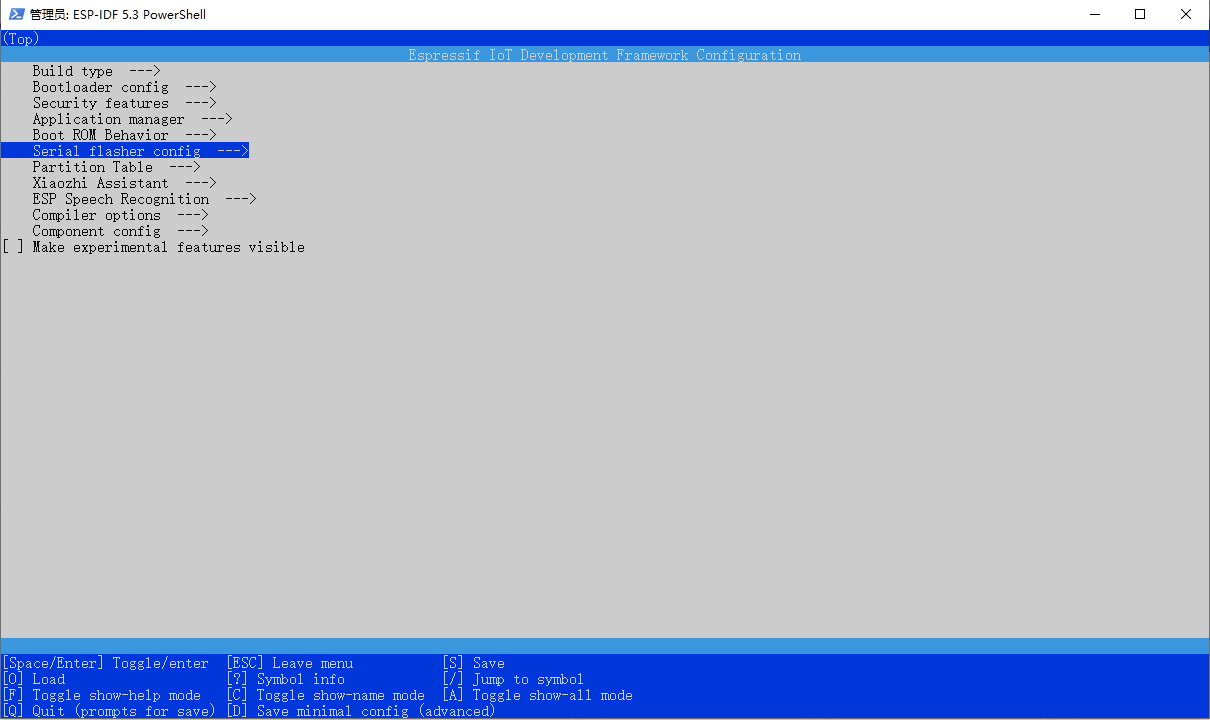

按键盘上下键切换选项选择 Serial flasher config ---> 行菜单，按回车/Enter键进入配置，如下图：

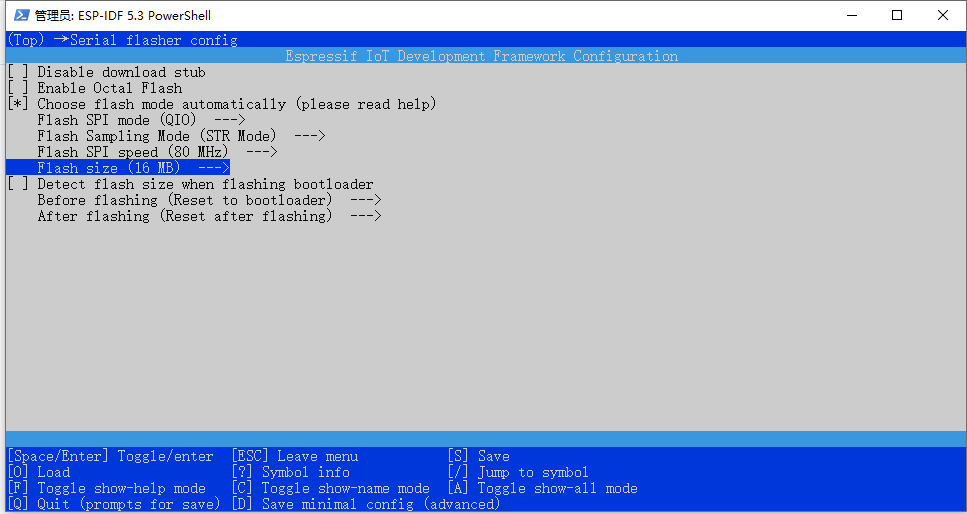

在 Serial flasher config 界面按键盘上下键切换选项选择 Flash size （xxMB）---> ，按回车/Enter键进入修改flash size大小，如下图：

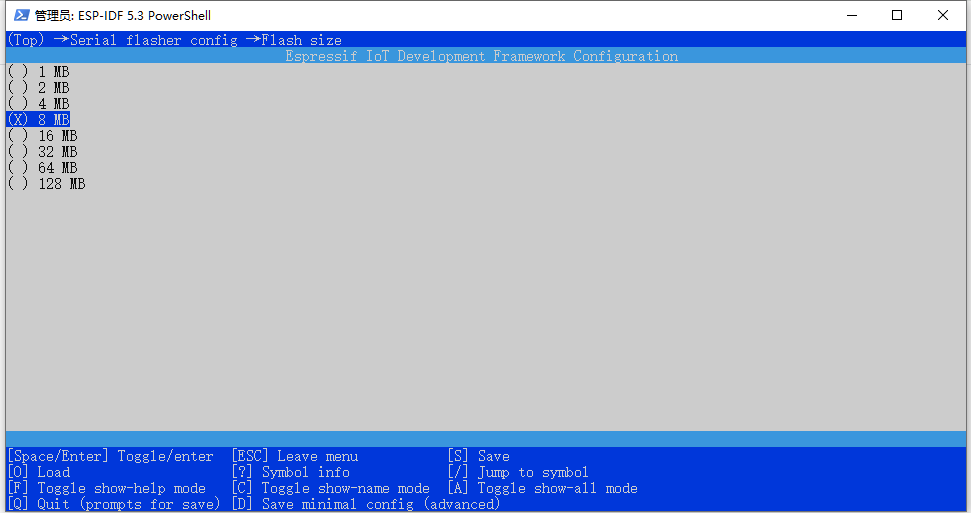

在 Flash size 界面按键盘上下键切换选项，按回车/Enter键确认，如下图：
注意：这里演示修改选择8M，请根据自己的开发板实际flash大小修改。

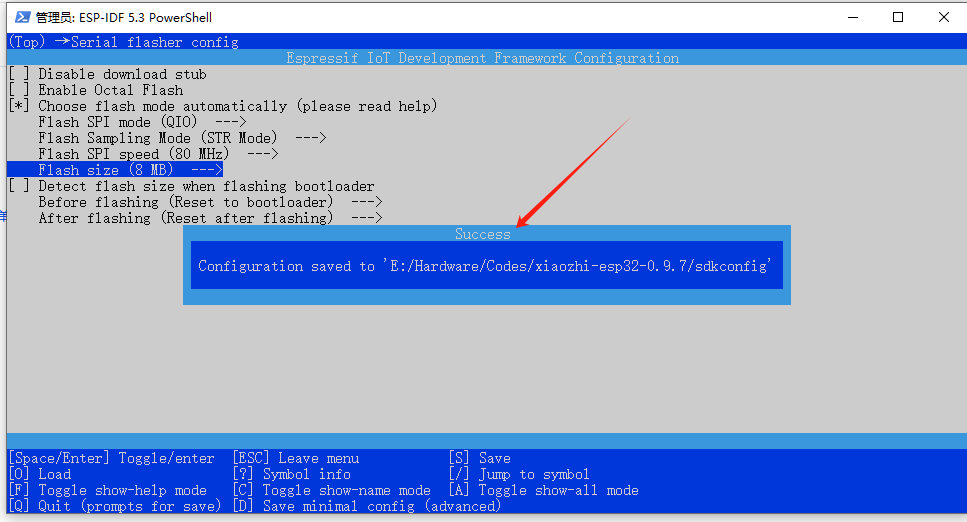

修改一定要按 S 键保存，系统提示成功 Success，再按 回车/Enter键确认 Success提示关闭，最后按键盘上 Q键 或者 ESC键 退出或离开munuconfig菜单界面，完成修改操作，如下图。
注意：修改后需要重新编译项目 idf.py build ，编译成功后才能生效。
方式二：使用VScode修改SDK配置，待补充
4. 如何修改小智AI项目分区表？
由于Flash大小不是默认的16M或者需要修改某个分区的大小，这种情况下需要修改小智AI源码中的分区表：
1）（新版）使用ESP-IDF Powershell 配置菜单修改
注意：如果当前源码版本大于1.0.0，参考本节以下步骤进行修改。

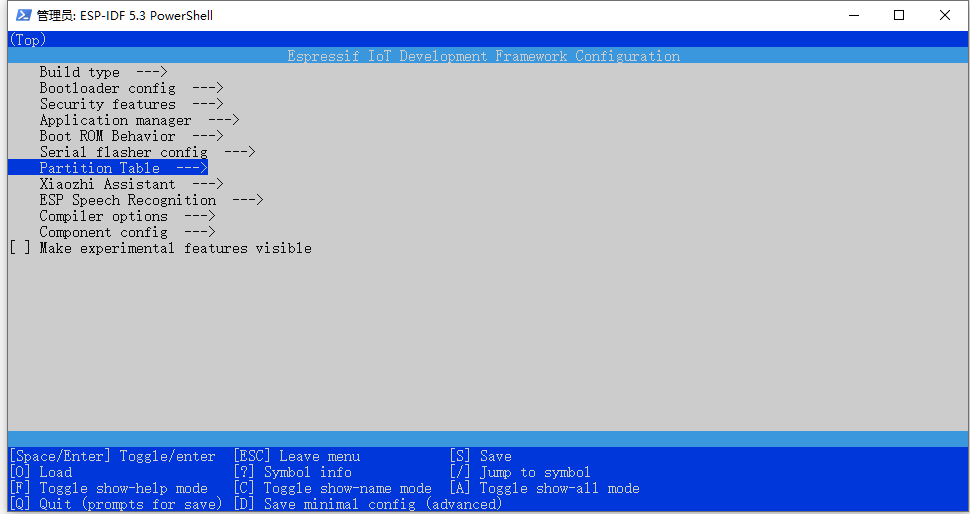

在ESP-IDF Powershell 管理员身份运行，cd到 小智AI开源项目根目录，输入 idf.py menuconfig 进入小智AI项目菜单配置界面，按上下按钮选择 Partition Table ---> 菜单项，如下图示：

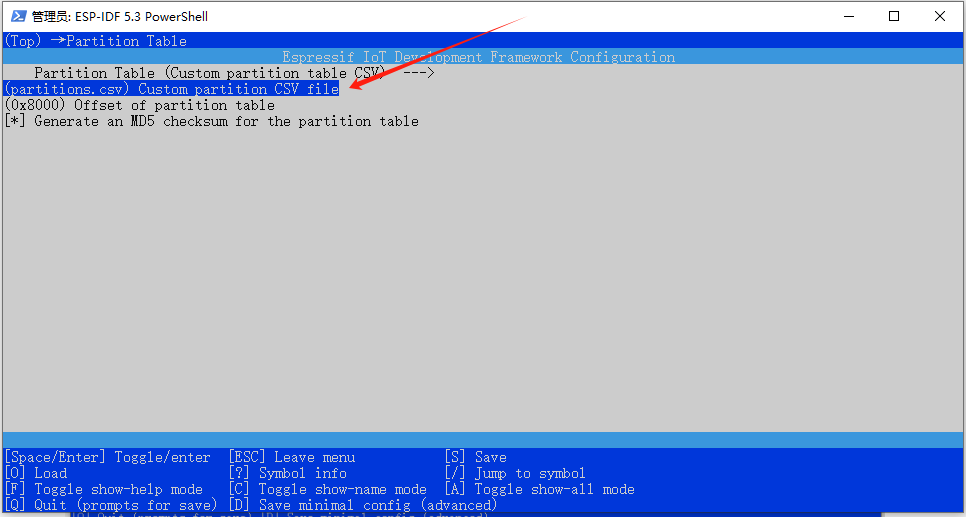

键盘 回车/Enter按键 进入 Partition Table 菜单，选择 Partition Table界面第1个选项 （partitions.csv ）Custom Partition Table CSV file 选项（如果修改过前面括号中的内容会有所不同），再次 回车/Enter按键 进入修改自定义分区表，如下图示：

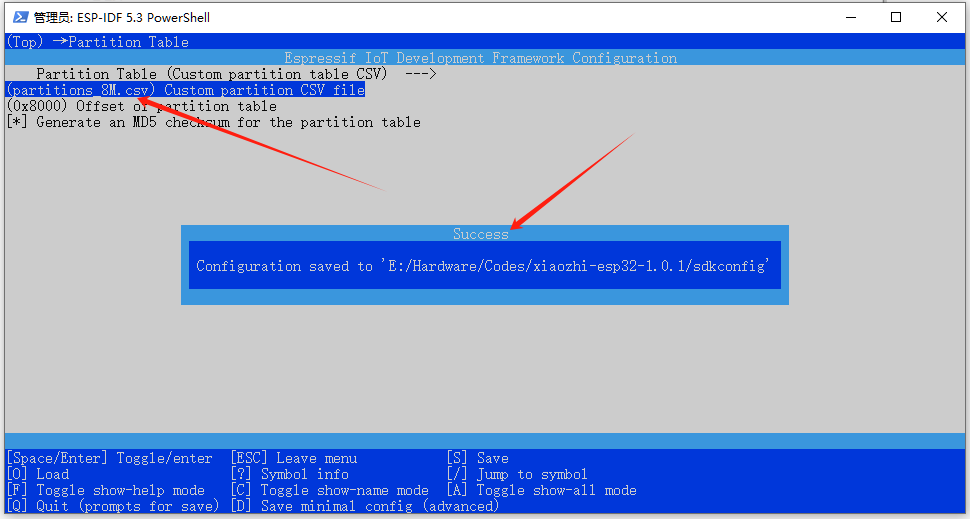

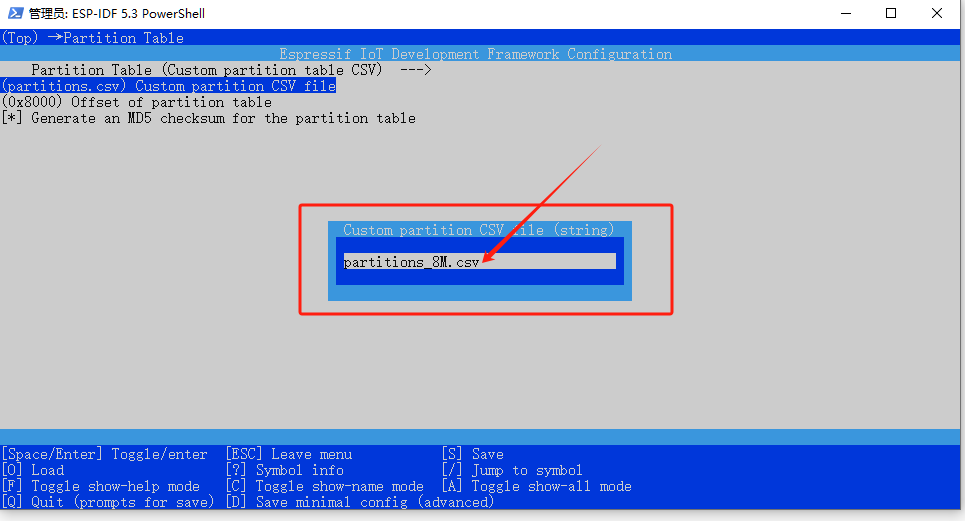

如果用户使用的是8M的flash就修改为 partitions_8M.csv，用户使用的是4M的flash就修改为 partitions_4M.csv，小智开源项目已经包含了这两个分区表CSV文件，修改8M的 flash 如下图示：
按 【S】键 回车/Enter键确认保存，再按【Q】退出。
注意：修改完分区表配置需要保存后，重新编译项目才能生效。
同时，请用户确认flash大小设置与分区表一致（修改flash大小请参考第3节）。
2）（旧版）直接修改分区表文件后编译
注意：如果当前源码版本小于1.0.0，可参考本节说明进行修改。
打开存放 小智AI项目的源码根目录下，建议用文本编辑器打开 partitions.csv 文件。

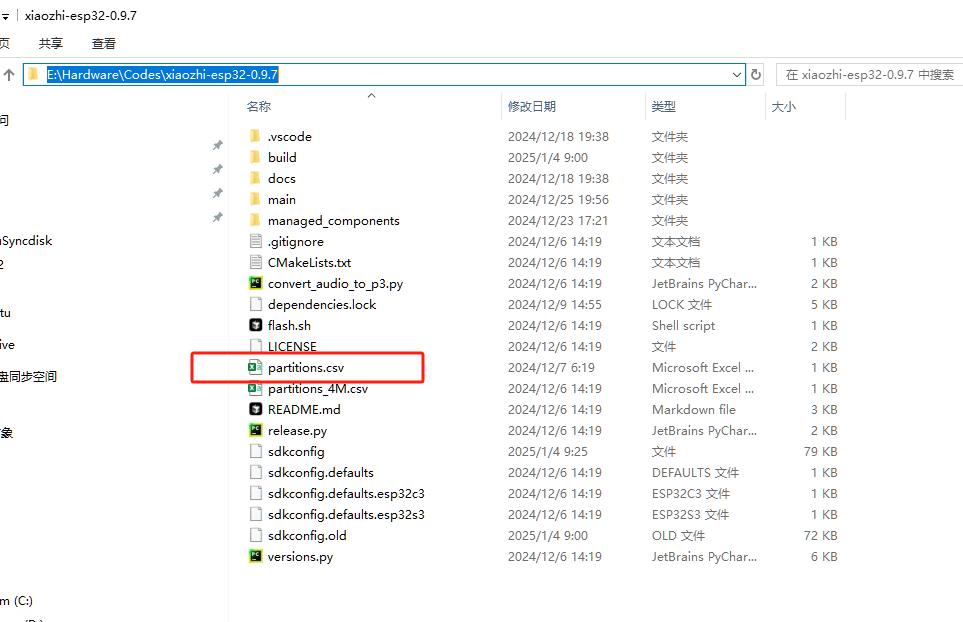

注意：下图演示路径仅供参考，具体根据用户自己的电脑上源码位置打开到跟目录。
partitions.csv 文件默认是excel打开，建议用 文本编辑器打开。如果文件后缀名没有显示请到

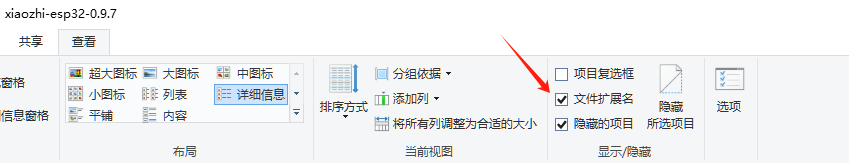

如果文件 partitions.csv 没有显示后缀名，请到浏览器查看中打开，如下图：
partitions.csv 分区表说明
（1）partitions.csv 分区表中设置的大小不能超过开发板上 ESP32 芯片的flash大小，一般对应开发板型号中的N之后的数字，例如 ESP32-S3-N16R8 芯片模块对应的N后面数字为16，表示flash大小为16M。
（2）partitions.csv分区表一般按开发程序应用的需要，参考按官方推荐的示例和规范进行修改。主要修改 Offset 和Size两列即可，其中Offset可以不配置，系统会自动根据Size计算偏移位置，其中Type和SubType 限定项支持（具体参考乐鑫官方文档），请不要随便修改，否则编译报错。
partitions.csv 分区表文件修改参考示例

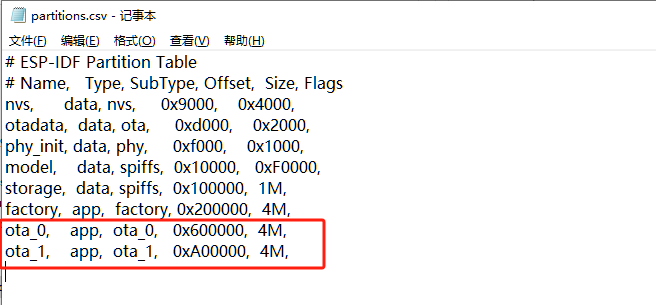

- 示例1：Flash size 为8M对应修改 partitions.csv
由于flash大小不够16M，建议修改文件为去掉两个 ota_0 和 ota_1两行配置，剩余配置项目合计为8M。
注意：ota 配置行去掉之后将不能ota自动升级，需要程序不能自动升级需要自己烧录，同时，建议关闭网站后台自动升级设置，避免运行程序检测到新版本，却又不能下载升级可能的报错。
注意：目前小智AI终端esp32s3合并 bin固件需要大小约4M，partitions.csv分区表中 factory, app ……
配置行建议4M，不要修改配置大小，否则可能无法烧录完成。
注意：修改partitions.csv分区表后需要重新编译项目 idf.py build 成功后才能生效。
