AI类产品乐鑫设计参考以及要求

AI 玩具分为两类，纯语⾳交互类 和 增加视觉多模态类 的需求。

软件设计参考 乐鑫⾳视频开发框架 ESP-ADF；

硬件设计参考乐鑫 语⾳开发板 ESP32-S3-Korvo-2 和 ESP32-P4 开发板；

相关云端以及⼤模型⽅案的选择可以联系乐鑫沟通了解。

Korvo开发板推荐

关于芯⽚和模组选型​

1. ⼤部分 AI 玩具或者早教硬件品类，默认可选择 乐鑫 ESP32-S3 来进⾏开发​

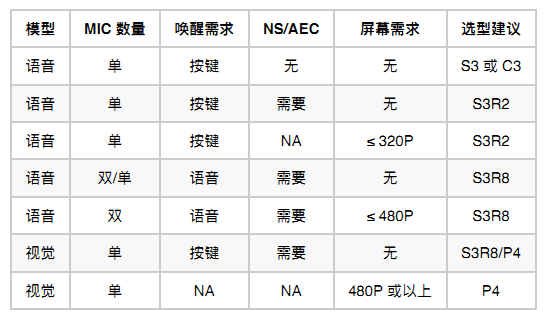

  • 芯⽚选型建议如下表所示

  • 关于 MIC 选型，默认推荐单 MIC，如需要远场语⾳唤醒则选择双 MIC

    • 单 MIC 也可以做全双⼯ RTC 对讲

    • 需要注意所选的外部 Codec 要能⽀持硬件回采（回升参考信号⽤于 AEC 算法），类似ES8311 这种

    • 对于玩具类，如唤醒距离仅要求 1m 内，也可以选择单 MIC

  • 如不采⽤ COB 形式，则对应模组可选择 ESP32-S3-WROOM-1

    • 初次开发或者射频经验略匮乏者更建议选择模组，硬件后续升级可以考虑 COB

2. 如果有 H264 视频 需求或者屏幕分辨率 ≥480P 以上，可选择乐鑫 ESP32-P4 进⾏开发​

  • 例如后续玩具形态除语⾳交互外，还需增加可视对讲等视频交互能⼒；

  • 或者增加视觉模型，增加 Camera 接⼊，进⾏ 多模态模型识别

AI产品乐鑫方案设计参考

AEC 算法主要作⽤于 全双⼯交互 以及 语⾳唤醒打断 操作

如需要 DOA 声源算法的默认⾛ 2MIC + S3R8 来做处理

关于语⾳唤醒，如有成本要求，还可以使⽤ ESP32-C3 外扩 MCU（语⾳唤醒芯⽚）处理，但开发和体验会略差于 ESP32-S3

关于视觉模型，默认推荐使⽤ ESP32-P4，如功能不复杂例如拍照识别也可使⽤ ESP32-S3R8 开发

关于 MIC 以及外设选型要求​

1. 对于单 MIC ⽅案，不涉及阵列要求较低​

  • MIC 可以选择⾼灵敏度的模拟⻨克，成本较低；灵敏度建议不低于 -38 dB，信噪⽐不低于 60 dB

  • 外设 Codec 可选择类似 ES8311 这种 单⼊单出 且⾃带 回声参考信号 的

2. 对于双 MIC ⽅案​

  • 涉及语⾳算法，MIC 选型要求略⾼

    • 1 Pa 声压下模拟⻨灵敏度不低于 -38 dBV，数字⻨灵敏度要求不低于 -26 dB

    • 公差控制在 ±2 dB，对于⻨克阵列推荐采⽤ ±1 dB 公差。

    • 信噪⽐不低于 62 dB，推荐 > 64 dB

    • 频率响应在 50 ~ 16 kHz 范围内的波动在 ±3dB 之内。

    • PSRR > 55 dB (MEMS mic)

  • ⻨克⻛阵列也有⼀定的设计要求

    • 多⻨克阵列中⻨克之间的相位差控制在 10° 以内
    • ⻨克阵列中各⻨克的结构设计，推荐采⽤相同的设计，以保证结构设计的⼀致性
    • ⻨克间距要求 4 ~ 6.5 cm，连接两个⻨克⻛的轴线应平⾏于⽔平线，且两个⻨克的中⼼尽量靠近产品⽔平⽅向的中⼼
    • 外设 Codec 需要满⾜ 三⼊ 以上的接⼝（2 路 MIC + 1 路回采），可以选择⼀些带回采的数字 PA或者 Codec 组合

回声参考信号设计要求​

  1. 如不是⼀体化 Codec （包含内部硬件回采），⽽是需要 DA 回采到 AD 的话，则回声参考信号尽量靠近喇叭侧，推荐从 DAC 后级 PA 前级回采

  2. 扬声器⾳量最⼤时，输⼊到⻨克的回声参考信号不能有饱和失真，最⼤⾳量下喇叭功放输出 THD 满⾜100 Hz ⼩于 10%，200 Hz ⼩于 6%，350Hz 以上频率，⼩于 3%

  3. 扬声器⾳量最⼤时，⻨克处拾⾳的声压不超过 102 dB @ 1 kHz

  4. 回声参考信号电压不超过 ADC 的最⼤允许输⼊电压，电压过⾼需增加衰减电路

  5. 从 D 类功放输出引参考回声信号需增加低通滤波器，滤波器的截⽌频率推荐 > 22 kHz

  6. ⾳量最⼤播放时，回采信号峰值 -3 到 -5 dB。

对于整机结构设计的建议​

单 MIC 和多 MIC 阵列⽅案的整机腔体要求基本⼀致；如⽆ AEC 需求的话，腔体结构可以降低要求

对于视觉模型，仅需要注意 Camera 的选型和焦距即可

1. 对于 MIC 的硬件腔体要求​

  • ⻨克⻛孔孔径或宽度推荐⼤于 1 mm，拾⾳管道尽量短，保证⻨克⻛和结构组件配合的谐振频率在9 kHz 以上
  • 拾⾳孔深度和直径⼩于 4:1，壳体厚度推荐 1 mm，如果壳体过厚，需增⼤开孔⾯积
  • ⻨克孔上可以考虑增肌防尘⽹进⾏保护
  • ⻨克孔不能被遮挡，底部拾⾳的⻨克孔需结构上增加凸起，避免⻨克孔被桌⾯等遮挡
  • ⻨克需远离喇叭等会产⽣噪⾳或振动的物体摆放，且与喇叭⾳腔之间通过橡胶垫等隔离缓冲

2. 需要保证整机腔体的密封性，即腔体隔离，保证 MIC 录⾳不会受到喇叭播放内部回录回震的影响​

  • 保证喇叭有单独⾳腔播放，且⻨克⻛与播放腔体完全隔离；部分因结构件产⽣的⽓孔⽤泡棉或者打胶等⽅式隔离
  • 播放⾯尽可能和 MIC 录⾳不在同⼀侧平⾯
  • ⻨克⻛与设备外壳之间也可以加硅胶套或泡棉等进⾏密封和防震

关于休眠以及唤醒⽅式的建议​

对于 AI 玩具类产品，⽆论是否是全双⼯ RTC 对话，带电池产品都建议设置休眠机制和唤醒机制，常电产品则不需要

1. 当对话结束后 5/10min 内没有 “有效录⾳”，则退出对话模式，整机进⼊ DeepSleep 或者 LightSleep 模式，低功耗省电​

  • 没有交互 ≠ 不在录⾳，当产品没有在使⽤时候，务必关闭拾⾳系统进⼊休眠状态，省电同时防⽌误触发现象
  • 即使使⽤了 语⾳唤醒 的交互⽅式，整机语⾳待唤醒状态的功耗 > 50mA ,对于带电池产品来说也是很⼤的压⼒
  • 可以使⽤ 按键强⾏关机 或者 AVD 检测+云端判断是否需要退出交互模式，检测没有 “有效录⾳”后，播放⼀段类似提示⾳ “⼩朋友，我要休息了哦，有需要的时候随时唤醒我xxx” ，来加强⽤户交流粘性

2. 当需要使⽤的时候，可以通过 “按键” 唤醒系统​

  • 按键 需要需要接⼊ RTC_IO ，这类低功耗 IO 才能唤醒系统
  • 唤醒本质⼀定程度上 == 系统重启，因此建议唤醒第⼀时间播放⼀段类似提示⾳ “⼩朋友，我⼜来了xxxxx”，来满⾜系统初始化时间，同时降低⽤户感知
  • 系统唤醒后，再进⾏ 按键式对话、RTC 全双⼯对话或者语⾳唤醒打断式对话

3. ⾄于电池的⼤⼩则根据产品的结构和需求来定义​

主芯⽚休眠可以做到 DeepSleep < 10uA, LightSleep 保活 DTIM10 < 700uA.

⼀些开发验证⽅法​

⻨克⻛阵列⼀致性验证⽅法​

  1. ⻨克⻛正上⽅ 0.5 ⽶处，播放⽩噪声，⻨克⻛处⾳量 90 dB
  2. 使⽤⻨克⻛阵列录制 10 s 以上，查看各 mic 录⾳幅度和⾳频采样率是否⼀致，要求能够做到相差 3 dB以内

腔体⽓密性验证⽅法​

  1. 可以⽤橡⽪泥等材料封堵⻨克拾⾳孔，密封前后⻨克⻛采集信号的幅度衰减 25 dB 合格，推荐 30 dB，测试⽅法（静⾳环境）：

  2. ⻨克⻛正上⽅ 0.5 ⽶处，播放⽩噪声，⻨克⻛处⾳量 90 dB

  3. 使⽤⻨克⻛阵列录制 10 s 以上，存储为录⾳⽂件 A

  4. ⽤橡⽪泥等材料封堵⻨克拾⾳孔，使⽤⻨克⻛阵列录制 10 s 以上，存储为录⾳⽂件 B

  5. 对⽐两个⽂件的频谱，需保证 100 ~ 8 kHz 频段内整体衰减 30 dB 以上

AEC 效果以及回升参考验证​

  1. 可以使⽤ algorithm ⼯程获取 AEC 前后级的 4 路⾳频（2 路 MIC + AFE 回采 + AEC 消除后的⾳频），再使⽤ Audacity 查看 aec_in ⾳频是否存在饱和、丢数据、左右声道不对⻬等问题
