ESP32S3开发板面包板DIY接线教程
1. ESP32-S3-DevKitC-1开发板版本1（乐鑫标准版 44引脚）
新版/第二版接线方案适用于小智AI聊天机器人固件版本 >=V0.3.0，为了方便快速上手和演示，均使用了飞线（跳线）进行连接，具体引脚对接参考如下表格。
注意：如果你使用杜邦线连接（不使用面包板），请在购买杜邦线可以买几条1分2的分叉线（母线）
用于麦克风和数字功放的短接，以解决开发板的电源3V3和接地GND的排针接口不够用的问题。

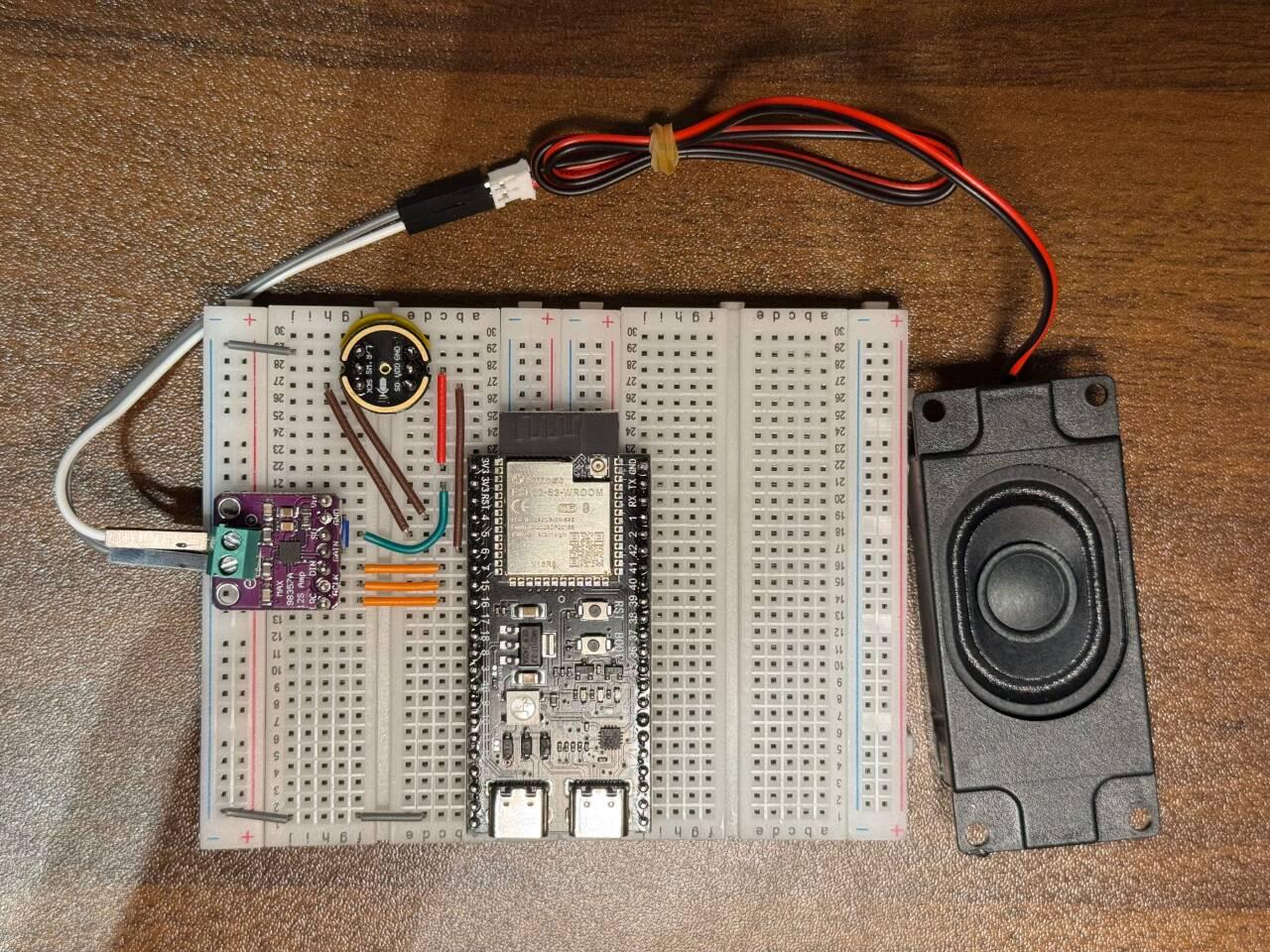

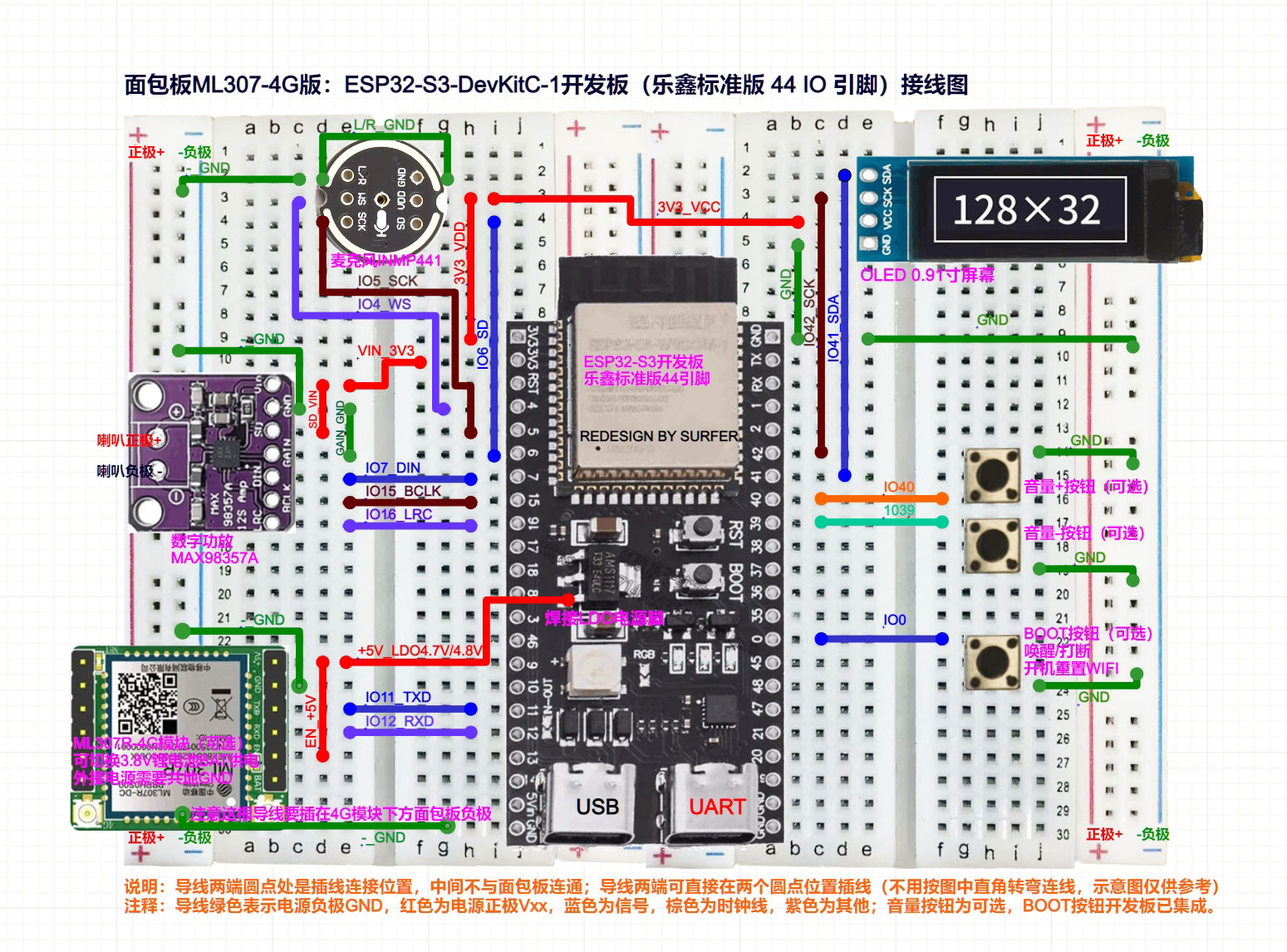

乐鑫标准版 44 引脚接线图
- 开发板为 44 引脚标准版请参考下图接线
请注意：无ML307R-4G模块不用连接4G模块接线：
注意：如果用户使用的MAX98357数字功放是 BGA 封装的（芯片比较上图中的小），
可以不接 GAIN_GND 这根短线（上图左边绿色短线），如用户接线正常工作则不用管。
麦克风焊反接方案

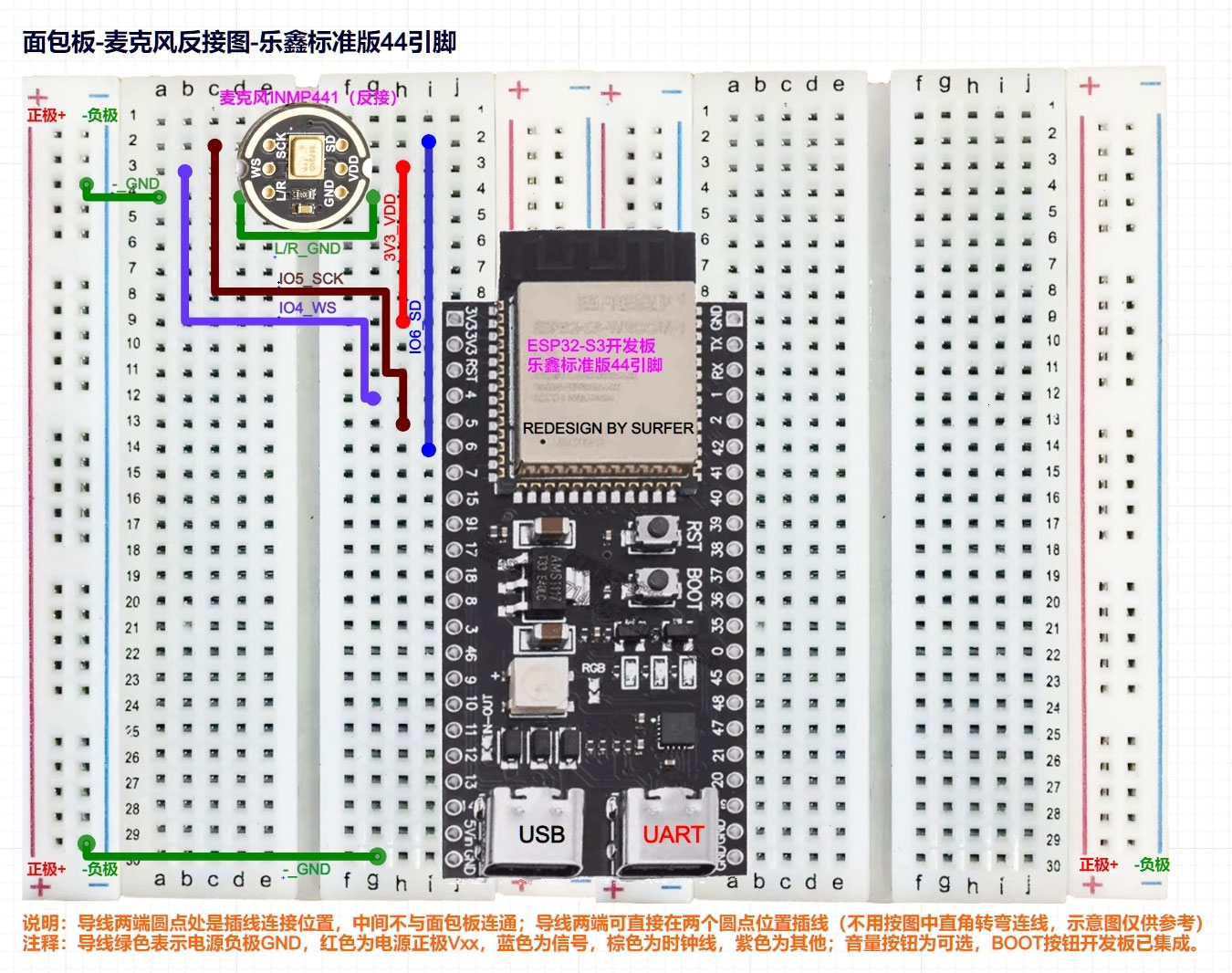

如果用户的麦克风焊接反了（进声孔和麦克风图标丝印朝下，排针朝上），如下图示。
-
请参考麦克风反接图乐鑫标准版44引脚接线图，也可在群文件里参考麦克风和对应开发板的反接图接线，其他模块参考上图接线不变。
-
如果有电烙铁和风枪等工具，动手能力强的可以自己改过来，新手不建议自己改焊接。
- 最简单直白的理解就是把下方表格中的 ESP32S3开发板的加粗的数字/字母引脚，和 麦克风、数字功放、显示屏、4G模块等加粗的英文字母引脚，用导线连接起来，__短接__的意思就是也连导线在一起。
开发板接线对照表
| ESP32S3开发板 | 麦克风 INMP441（I2S接口） |
|---|---|
| GPIO4 | WS 数据选择 |
| GPIO5 | SCK 数据时钟 |
| GPIO6 | SD 数据输出 |
| 3V3 | VDD 电源正 3.3V |
| GND | GND 接地 短接 L/R 左/右声道 |
| ESP32S3开发板 | 数字功放 MAX98357A |
| GPIO7 | DIN 数字信号 |
| GPIO15 | BCLK 位时钟 |
| GPIO16 | LRC 左/右时钟 |
| 3V3 /3.3V | Vin（或VCC）电源输入 短接 SD 关机频道 |
| GND | GND 接地 短接 GAIN 增益和频道（BGA封装麦克风不用短接） |
| 音频+ 接 喇叭正极（一般红线，不清楚问卖家、或用万用表测或其他方法） | |
| 音频- 接 喇叭负极 | |
| ESP32S3开发板 | 显示屏（IIC / I2C接口，可选） |
| GPIO41 | SDA 数据线 |
| GPIO42 | SCK 时钟线 |
| 3V3 /3.3V | VCC 电源正极 |
| GND | GND 接地 |
| ESP32S3开发板 | 4G 模块（ML307R，可选） |
| LDO 正极（4.7V）3个脚最右边那个 | BAT（3.7~4.5V） 或者 +5V 短接 EN 使能（电压>4.7V） |
| GND | GND 接地 |
| GPIO11 | TXD 发送数据 |
| GPIO12 | RXD 接收数据 |
| ESP32S3开发板 | 按钮（0.4.1版本及以上） |
| GPIO39 | 接音量减-短触按钮（另一头接地 GND），短按减小音量，长按静音（音量0） |
| **请注意四角按钮的同向是连通的。 | |
| GPIO40 | 接音量加+短触按钮（另一头接地 GND），短按加大音量。 |
| **请注意四角按钮的同向是连通的 |
-
开发板引脚接线请以表格对照为准！！！预览图只作外观样式参考！！！
-

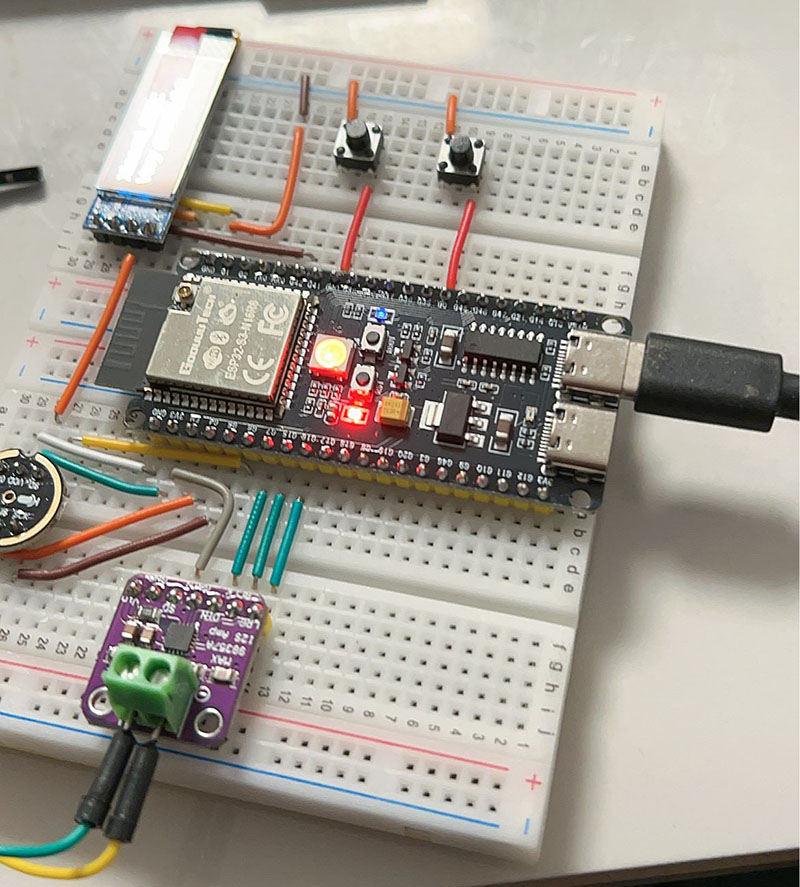

接线请按照表格的引脚进行接线，接线完成后大致预览效果如下图：
- 关于ML307R 4G模块接线说明示例如下：

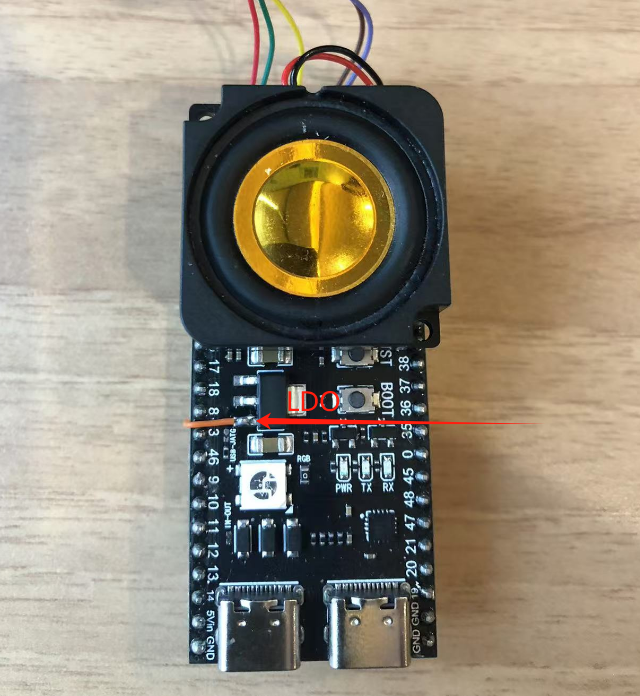

注意：如果开发板上LDO是AMS1117，LDO正极对应位置如上图。如果不是最好用万用表测试一下电压确认
使用短线尽可能减少信号干扰。 目前两个版本接线方案的固件互不兼容，烧录固件时，要留意是哪个版本（固件版本在 0.3 之前的都是采用第一版接线方案），如果是自己编译固件，可以自行配置 GPIO。
2. ESP32-S3-DevKitC-1 开发板版本2（果云版 42引脚）
如果你买到的开发板相关引脚与下图示一致，为ESP32S3开发板版本2，相对于开发板版本1，主要区别是少几个引脚，多了个4个固定开孔（支持铜柱等固定），接口方面版本1左上方3V3供电口调整到左下方，版本2左边增加了GPIO19、GPIO20，版本1左边的GPIO13、GPIO14、5VIN对应调整到了版本2的右下方，版本2少了左右最下方的两个GND，版面元件布局等其他调整，参考下方图示。 ESP32S3开发板版本2接线图与版本1与外部模块 麦克风、数字功放，OLED屏幕、4G模块等导线接线图GPIO接口一样，使用同样的程序固件，见下方接线表格，实物对接请参考下方图例。
注意：如果你使用杜邦线连接（不使用面包板），请在购买杜邦线可以买几条1分2的分叉线（母线3条）用于麦克风和数字功放的短接，
以解决开发板的电源3V3和接地GND的排针接口不够用的问题。

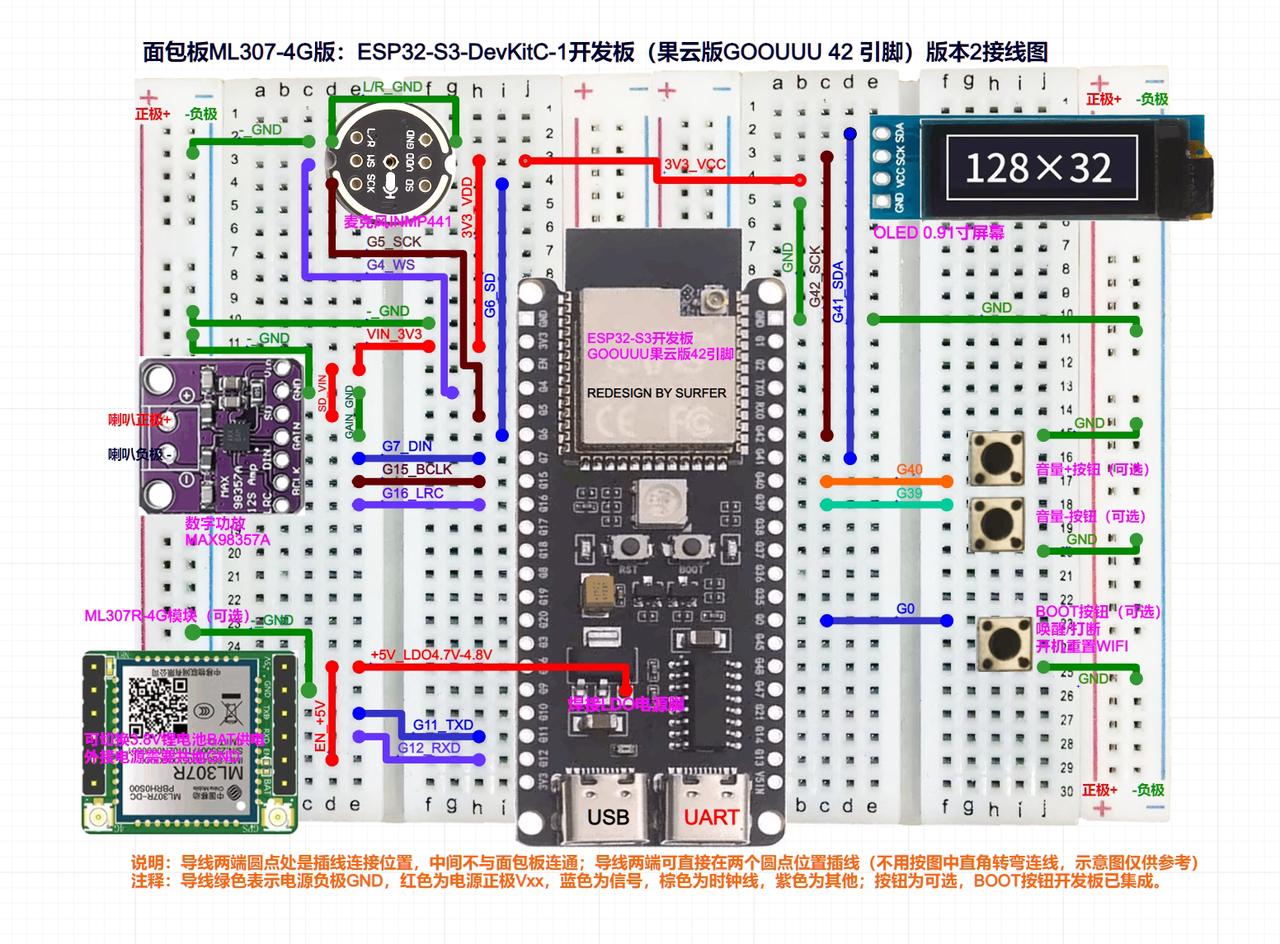

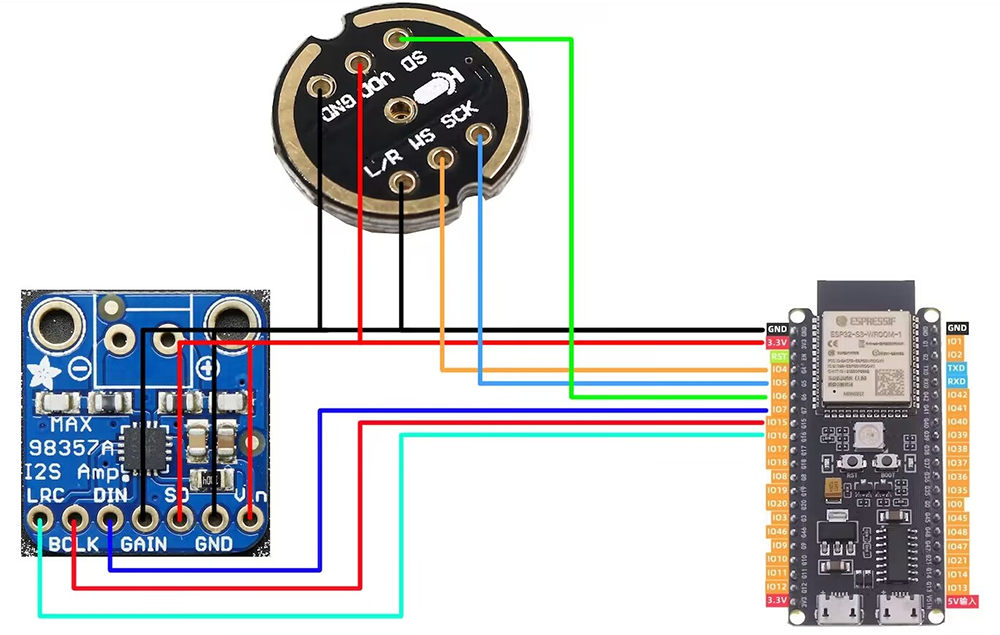

- 开发板为 42 引脚果云版参考下图接线，无ML307R-4G模块不用连接4G模块接线：
注意：如果用户使用的MAX98357数字功放是 BGA封装的（芯片比较上图中的小），
可以不接 GAIN_GND 这根短线（上图左边绿色短线），如果接了正常工作就继续使用。
麦克风焊接反了解决方案

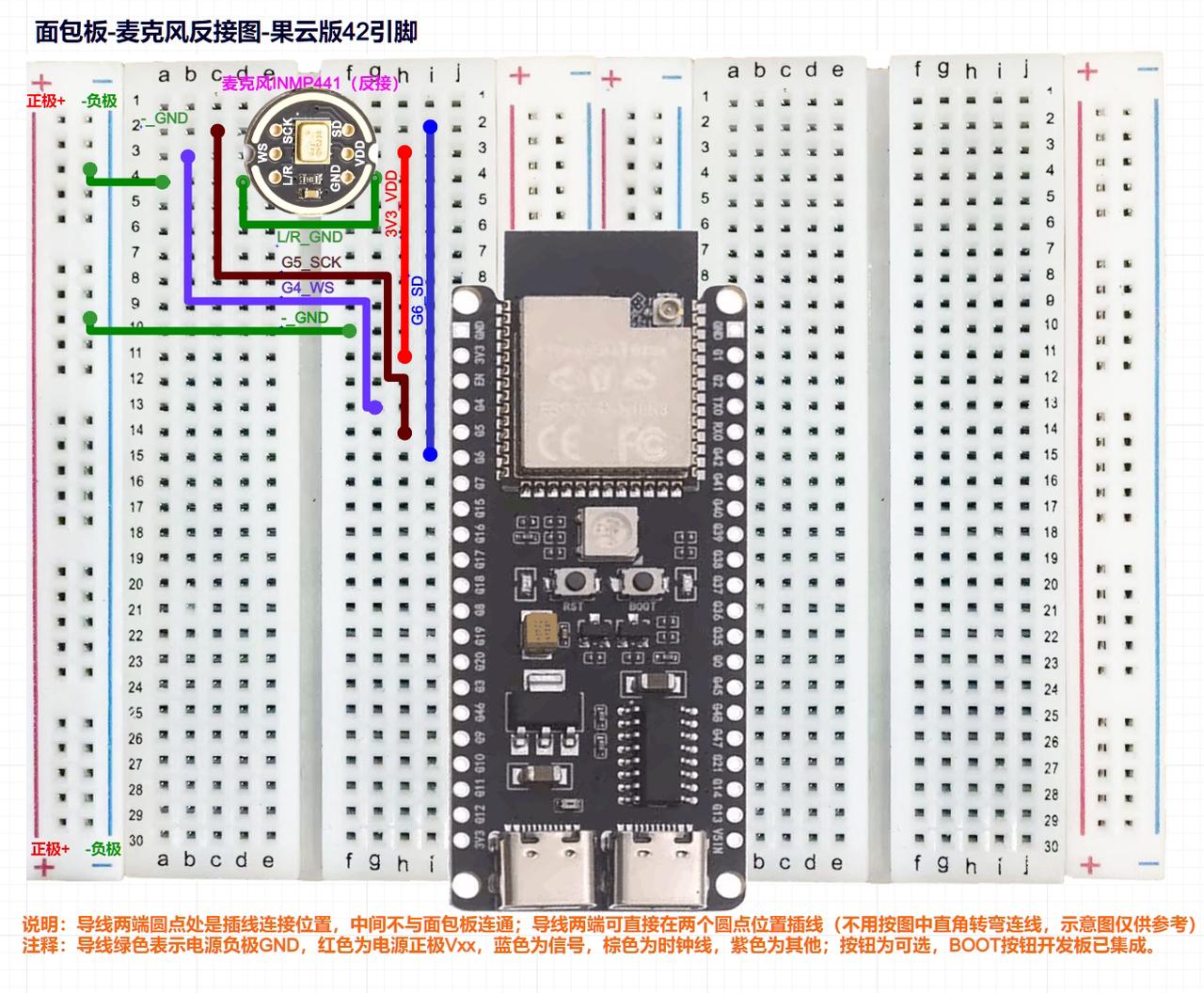

如果用户的麦克风焊接反了（进声孔和麦克风图标丝印朝下，排针朝上），如下图示。
1）请参考麦克风反接图果云版42引脚接线（点击图片放大），也可在群文件里参考麦克风和对应开发板的反接图接线，其他模块参考上图接线不变。
2）如果有电烙铁和风枪等工具，动手能力强的可以自己改过来，新手不建议自己改焊接。
- 最简单直白的理解就是把下方表格中的 ESP32S3开发板的加粗的数字/字母引脚，和 麦克风、数字功放、显示屏、4G模块等加粗的英文字母引脚，用导线连接起来，短接 的意思就是也连导线在一起。
| ESP32S3开发板 | 麦克风 INMP441（I2S接口） |
|---|---|
| GPIO4 | WS 数据选择 |
| GPIO5 | SCK 数据时钟 |
| GPIO6 | SD 数据输出 |
| 3V3 | VDD 电源正 3.3V |
| GND | GND 接地 短接 L/R 左/右声道 |
| ESP32S3开发板 | 数字功放 MAX98357A |
| GPIO7 | DIN 数字信号 |
| GPIO15 | BCLK 位时钟 |
| GPIO16 | LRC 左/右时钟 |
| 3V3 /3.3V | Vin（或VCC）电源输入 短接 SD 关机频道 |
| GND | GND 接地 短接 GAIN 增益和频道 |
| （BGA封装麦克风不用短接） | |
| 音频+ 接 喇叭正极（一般红线，不清楚问卖家、或用万用表测或其他方法） | |
| 音频- 接 喇叭负极 | |
| ESP32S3开发板 | 显示屏（IIC/I2C 接口，可选） |
| GPIO41 | SDA 数据线 |
| GPIO42 | SCK 时钟线 |
| 3V3 3.3V | VCC 电源正极 |
| GND | GND 接地 |
| 4G 模块（ML307R，可选） | |
| LDO 正极（4.7V） 3个脚最右边那个，见4G说明图示红色箭头 | BAT（3.7~4.5V） |
| 或+5V 短接 EN 使能（电压>4.7V） | |
| GND | GND 接地 |
| GPIO11 | TXD 发送数据 |
| GPIO12 | RXD 接收数据 |
| 按钮（0.4.1版本及以上） | |
| GPIO39 | 接音量减-短触按钮（另一头接地 GND），短按减小音量，长按静音（音量0） |
| **请注意四角按钮的同向是连通的 | |
| GPIO40 | 接音量加+短触按钮（另一头接地 GND），短按加大音量。 |
| **请注意四角按钮的同向是连通的 |
注意：如果开发板上LDO是AMS1117，LDO正极对应位置如上图。如果不是最好用万用表测试一下电压确认。
- 开发板引脚接线请以表格对照为准！！！预览图只作外观样式参考！！！
3. 外接按键及注意事项
3.1 按键外接（可选）
- 音量调节 固件版本0.3.3新增了音量调节按钮，触控按钮对应 GPIO40引脚，另一端接地GND，按下按钮进行声音增加，长按静音。0.4.1版本增加音量减少按钮，对应 GPIO39，长按静音，之前的音量按钮长按操作变为最大音量。
- 唤醒/中断 固件版本0.3.1以上支持按键唤醒和中断对话，可使用开发板上的 Boot按钮，或者对接 GPIO0引脚，另一端接地GND，在进行对话时，按下按钮可以打断对话，再次按下按钮即可唤醒恢复对话。
注意事项：在外接按钮时，请不要直接在开发板上单行连接四脚开关，请错开成两行来插接。因为面包板中间区块的横向数字行是直接连通的（中间隔断了除外）。单行插接连接会造成引脚短接，相当于按钮为常按状态，按钮无法使用。
3.2 跳线颜色方案
在跳线款式有限的情况下，尽最大可能统一配色方案。 统一的配色也方便其他人读懂。 比如 VCC 使用红色和棕色，GND 使用灰色和黑色，数字信号使用了咖啡色和橙色，这样可以避免正负极反接的情况。 也有例外的情况，比如上图中使用了黄色线短接麦克风的 L/R 和 GND，使用了蓝色线从开发板的 LDO 引脚引出 USB 的 5V 电压。
4.1 基础版硬件模块
能够实现语音对话的最简单方案，面包板上只需要放置麦克风和功放，通过 ESP32 的 I2S（集成电路内置音频总线） 控制器进行通信。 ESP32 S3 一共有两个 I2S 控制器（ESP32 C3 只有一个）。如果需要输入和输出支持不同的采样率，就需要用到两个 I2S 控制器。
4.1 Duplex 模式
使用一个 I2S 控制器连接麦克风和功放。Duplex 模式适合 GPIO 数量不多的开发板。
| ESP32S3开发板 | 麦克风 INMP441（I2S接口） | 数字功放 MAX98357A |
|---|---|---|
| GND | GND, L/R | GND, GAIN |
| 3.3V | VDD | SD, VIN |
| GPIO4 | WS | LRC |
| GPIO5 | SCK | BCLK |
| GPIO6 | SD | |
| GPIO7 | DIN |
4.2 Simplex 模式
使用 I2S 0 连接麦克风，使用 I2S 1 连接功放。比 Duplex 模式多使用两个 GPIO。
| ESP32S3开发板 | 麦克风 INMP441（I2S接口） | 数字功放 MAX98357A |
|---|---|---|
| GND | GND, L/R | GND, GAIN |
| 3.3V | VDD | SD, VIN |
| GPIO4 | WS | |
| GPIO5 | SCK | |
| GPIO6 | SD | |
| GPIO7 | DIN | |
| GPIO15 | BCLK | |
| GPIO16 | LRC |

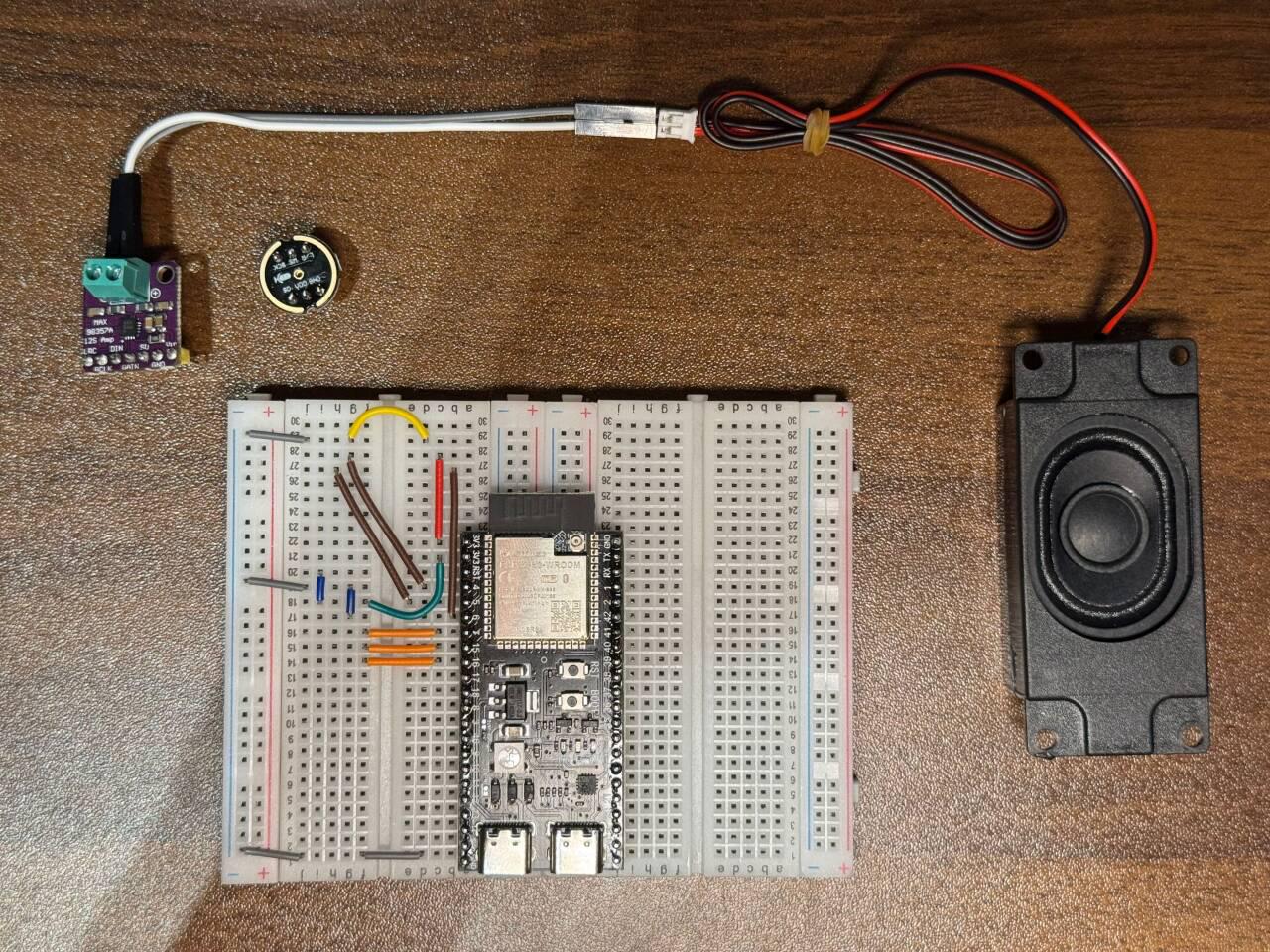

如下图所示，默认配置使用的是 Simplex 模式，GPIO 与电子元件引脚一对一关系，没有共用，接线相对容易一些。 MAX98357A 的 VIN 引脚可以接 3.3V，也可以接 5V，后面的 4G 扩展版接了 5V。
MAX98357 和 INMP441 底部均有隐藏接线，如下图：
接完线后，把万用表调到那个短路红黑表笔蜂鸣器会响起的那个模式，可以用检查开发板和已安装的电子元件上的 GND 与 VCC（3.3V）之间是否有短路情况。确认没有短路情况下，给开发板接入 USB 电源进行下一步测试。 （PS，我因为买到一块面板包，左侧的供电孔的正负极是短路的，最终导致两块开发板的 USB 口烧坏）

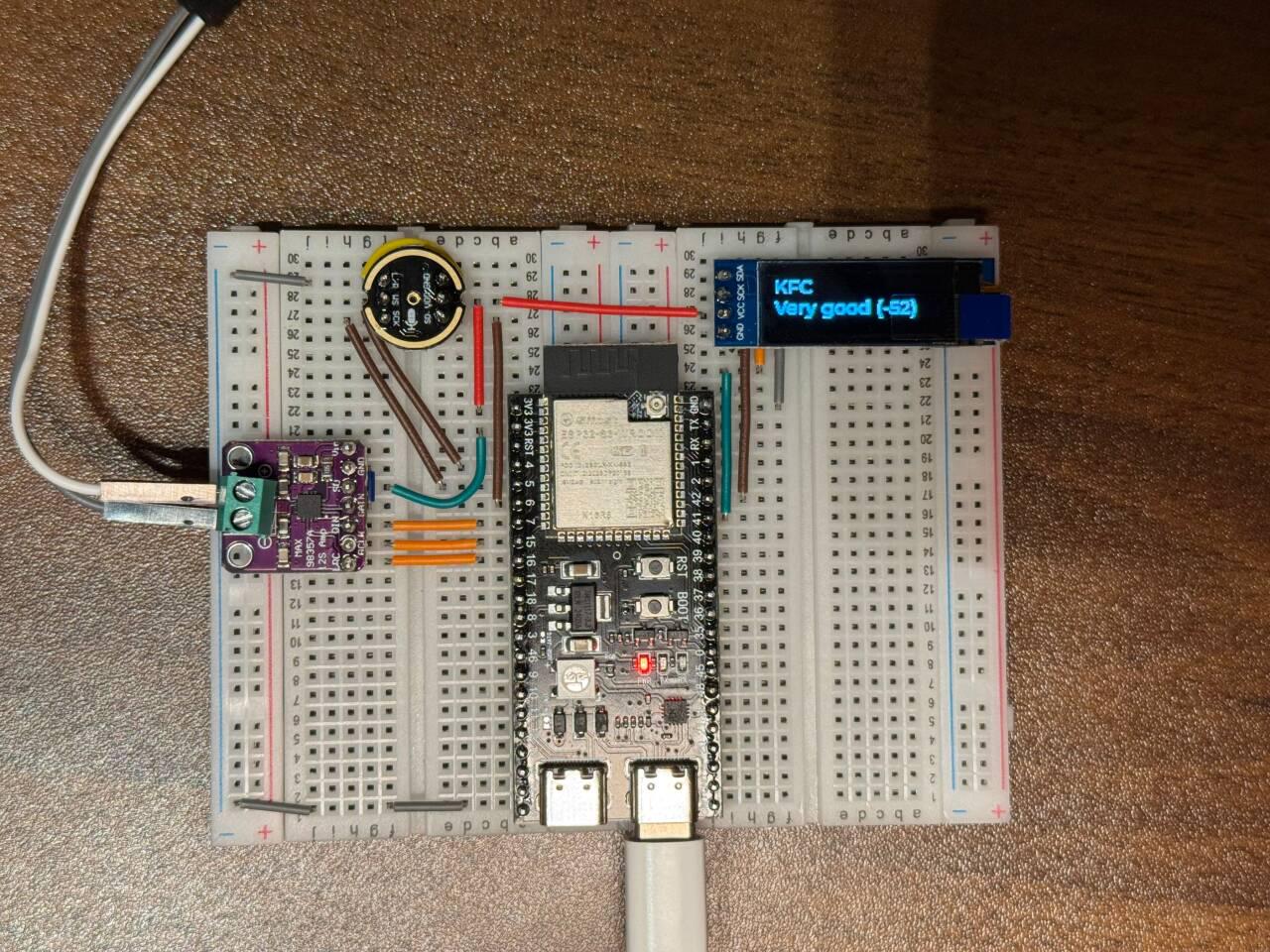

5. 液晶屏幕扩展版
增加了一个液晶屏幕，使用 4 线 I2C 接口，可以用来显示 WiFi 或 4G 信号强度，网络信号弱会影响使用体验。
如图所示，由于开发板右侧缺少 3.3V 引脚，所以在面包板顶部中间用红线引过来。液晶屏幕底部预留了一个孔可以把 3.3V 继续往右引至正极红线处。
| ESP32S3开发板 | 液晶屏 ISSD1306驱动OLED |
|---|---|
| GND | GND |
| 3.3V | VCC |
| GPIO41 | SDA |
| GPIO42 | SCK |

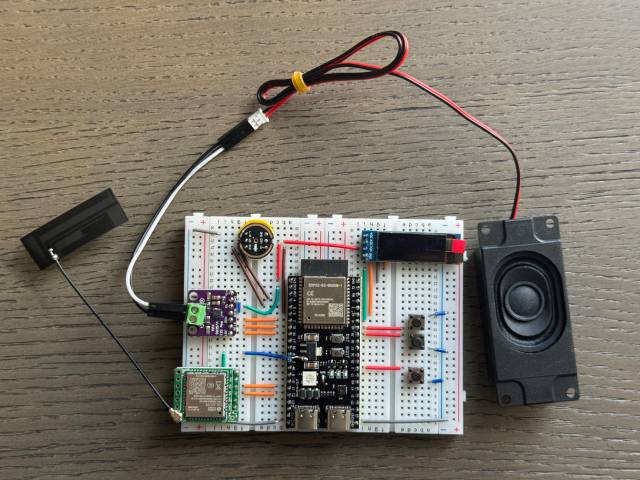

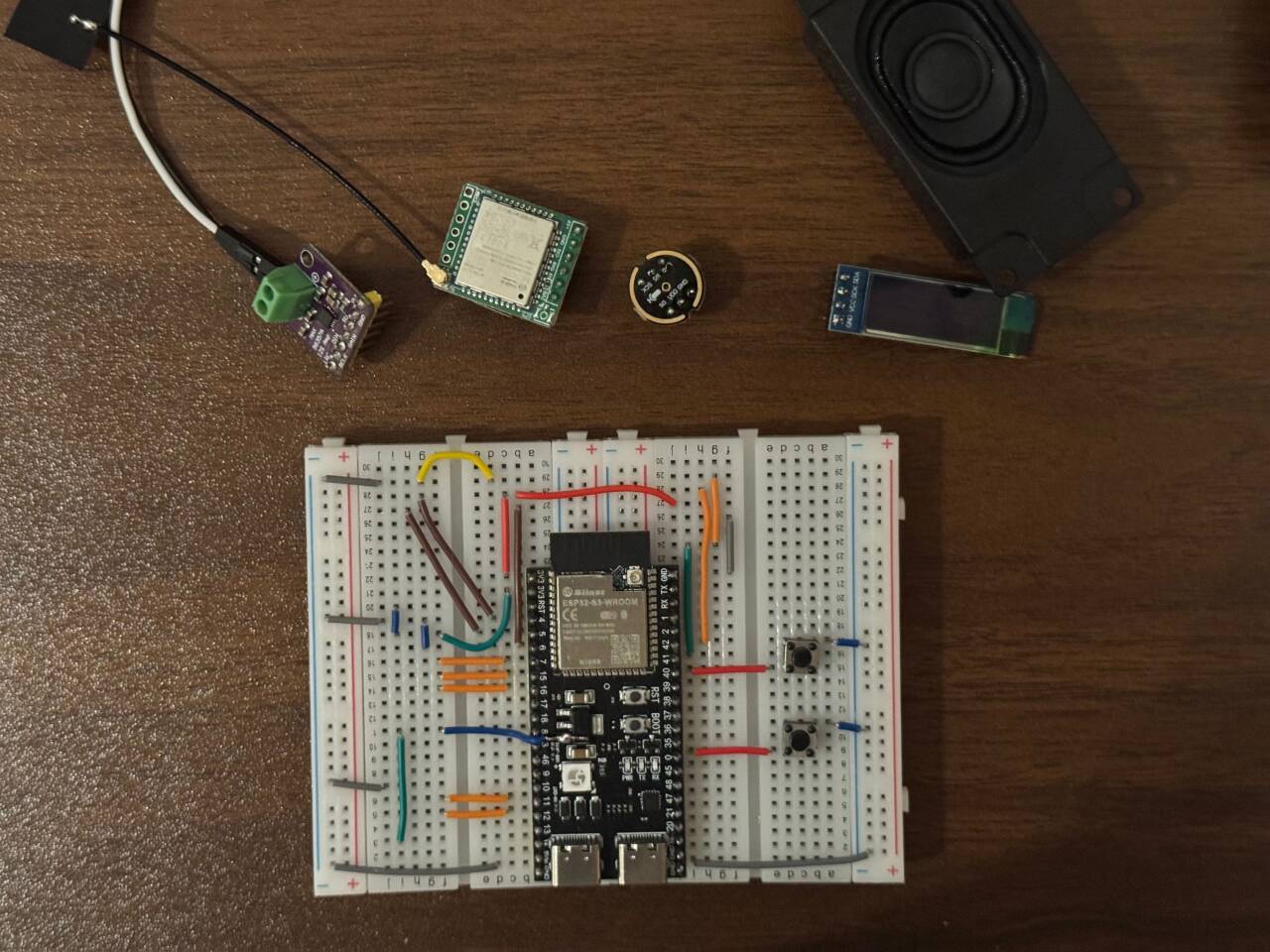

6. 4G 扩展版
面包板左下角增加了一个 4G 模块，4G 天线藏到了面包板背后。天线不能离麦克风太近，距离 3cm 以内会听到明显信号干扰。最简单的处理方案是把天线粘贴在喇叭的模拟信号线上，并且远离麦克风。
| ESP32S3开发板 | 4G模块 ML307R |
|---|---|
| GND | GND |
| GPIO11 | TXD |
| GPIO12 | RXD |
| LDO 正极（4.7V） 3个脚最右边，如下图示蓝色导线 | BAT（3.7~4.5V） |
| 或 +5V 并短接 EN 使能（电压>4.7V） |
4G 模块需要 5V 电压供电，因为开发板只有 5V VIN 输入引脚，没有 5V 输出引脚，所以我们在 LDO （稳压器）的近似 5V （大约4.7-4.8V）引脚上引电出来，如图所示。
外围电子元件拿开后，可以看到完整的接线图。
7. 常见接线问题 FAQ
-
烧录固件后，RGB 灯不亮。 需要检查 RGB 灯旁边的两个焊点是否已经接上，如果没有焊接，可以先用导线接通，重启查看是否会亮。
-
如何检查电路故障？
- 在没有接电源的情况下，用万用表测试导线是否导通，比如距离相远的两个 GND 引脚，或者两个 3.3V 引脚。
- 接电源后，检查 GND 与其他引脚电压是否在正常值。
社区与交流
QQ 群 群友经验丰富，有不懂的可以在群里提问交流。
 |  |
|---|
感谢阅读，欢迎参与完善本文档。
