ESP32S3开发板面包板DIY硬件清单
1. DIY 所需硬件
- 开发板：ESP32-S3-DevKitC-1（请选择 WROOM N16R8 模组）
- 数字麦克风：INMP441 / ICS43434
- 功放：MAX98357A
- 腔体喇叭：8Ω 2-3W 或 4Ω 2-3W
- 导线：跳线一盒，杜邦线若干
- 400 孔面包板 2 块
- 128x32 I2C(IIC) 液晶显示屏，SSD1306 驱动（推荐）
- ML307R Cat.1 4G 模组，AT固件版（可选）
- 6*6mm 立式 轻触开关（可选）
除此之外，你可能还需要用到万用表，电烙铁套件，钳子三件套，Type-C数据线，用于烧录固件的PC。

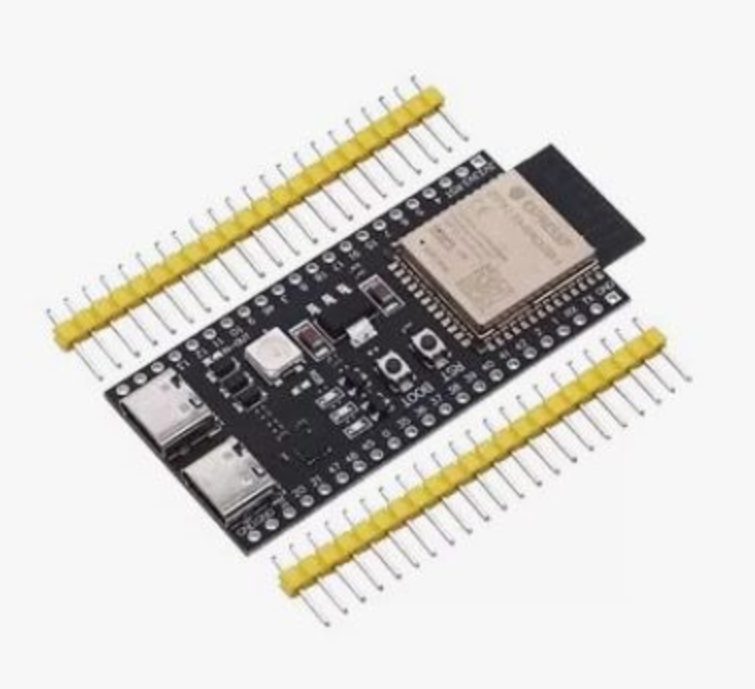

1.1 开发板（ESP32-S3-DevKitC-1）
尽量要选择 N16R8，即 16 MB Flash 和 8 MB PSRAM 的配置。 因为 N8R2 需要把 PSRAM 的工作模式从 OCTAL 改为 QUAD，Flash大小改为 8MB，自定义分区表改为 partitions_8M.csv，重新编译固件。

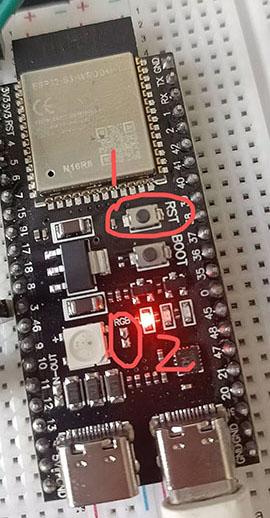

部分开发板的 RGB 灯是没有接通的，需要焊接灯座旁边的两个小焊点才能使用，参见下图位置2。建议在购买的时选择已经接通RGB灯的，查看商品详情图或者咨询卖家。

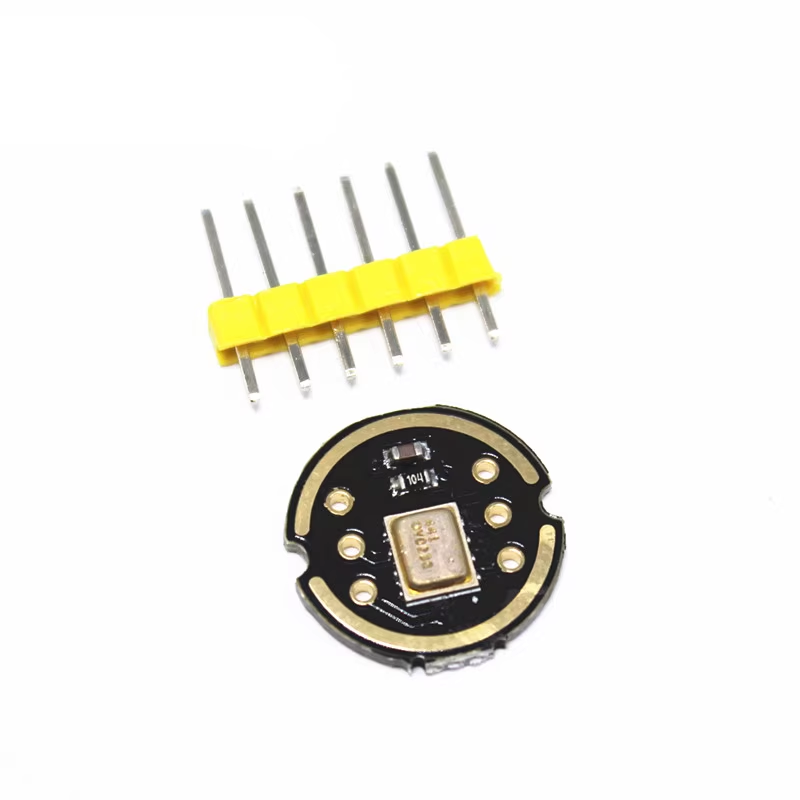

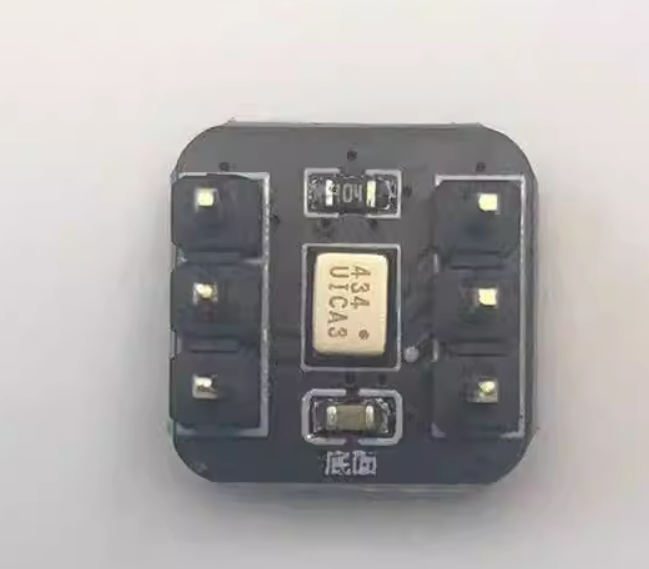

1.2 MEMS 数字麦克风（INMP441 / ICS43434）
 |  |
|---|
这个电子元件最小，焊接难度较大，新手建议买焊接好的。自行焊接要注意一定 INMP441 不可以让引脚和半环形金属线接通。 INMP441 这类麦克风比较脆弱，如果使用杜邦线接线，要注意不能把 VDD 和 GND 反接，否则容易烧坏（可以多买一个备用）。

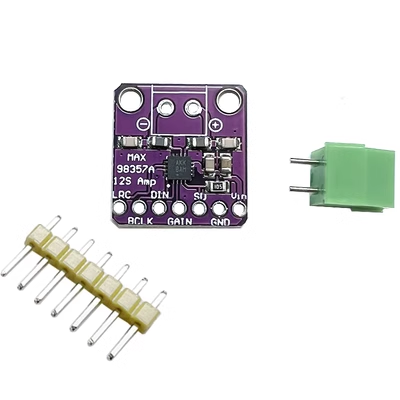

1.3 数字功放（MAX98357A）
使用面包板连接，建议购买已经焊接排针的配件。

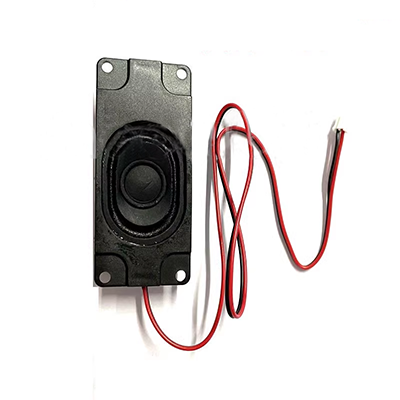

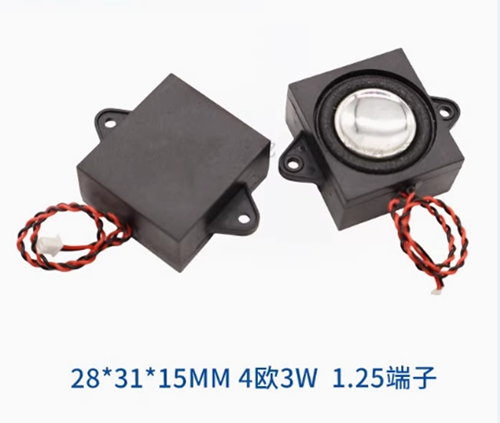

1.4 腔体喇叭（8Ω 3W） 或（4Ω 3W）
 |  |
|---|
端子可根据喇叭接线端子自行选择或不要，MAX98357A数字功放可以选择不要喇叭接线端子。
1.5 导线（跳线一盒，杜邦线若干）
- 注意：如果你使用杜邦线连接（不使用面包板），请在购买杜邦线加上几条1分2的分叉线（母线）用于麦克风和数字功放的短接，以解决开发板的电源3V3和接地GND的排针接口不够用的问题。
 |  |
|---|---|

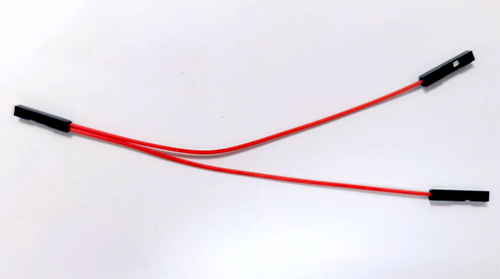

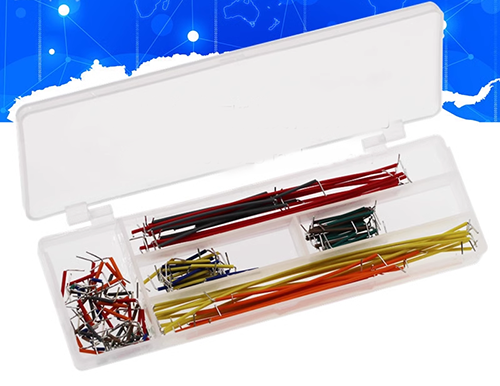

| 杜邦线盒装 | 杜邦线1分2 |

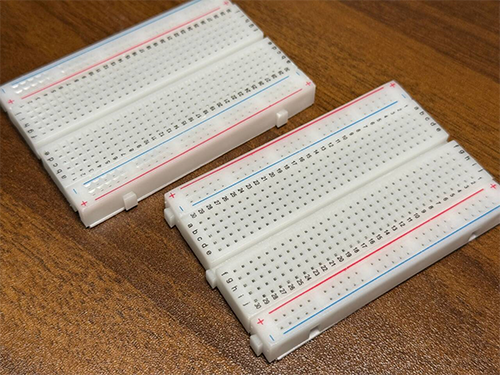

1.6 面包板（2 块 可拼 400 孔，可选，推荐）
如果没有面包板，我们在开发板上接的电子元件越来越多后，很容易就会乱成一团糟。
 |  |
|---|---|

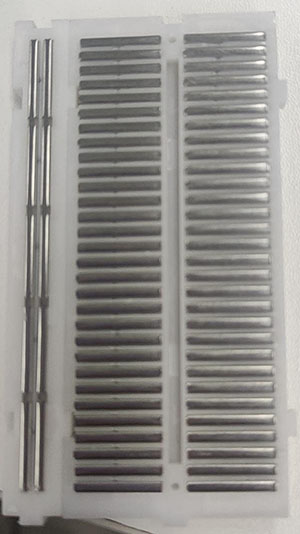

| 面包板400孔外观图 | 面包板内部结构图，分区横向连通，竖条为正负极 |
如图，两块 400 孔的面包板拼成一块，把开发板装在中间，可使面包板的利用率最大化。 面包板基础知识：面包板是分区块的，中间两个区块相同数字横向的每行是连通的（中间隔断除外），正负红蓝线是竖向每列连通的（如有隔断除外）。

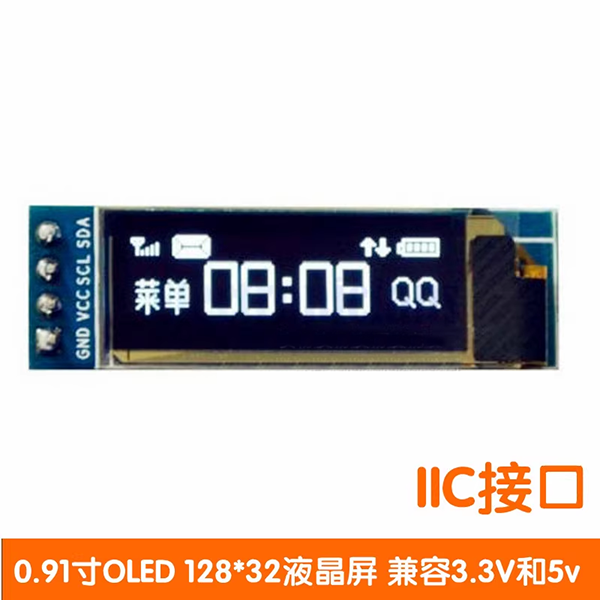

1.7 OLED 显示屏（IIC 接口，推荐，可选）
购买时需要确认是使用 SSD 1306 驱动的，建议买GND开头的新版OLED屏幕。

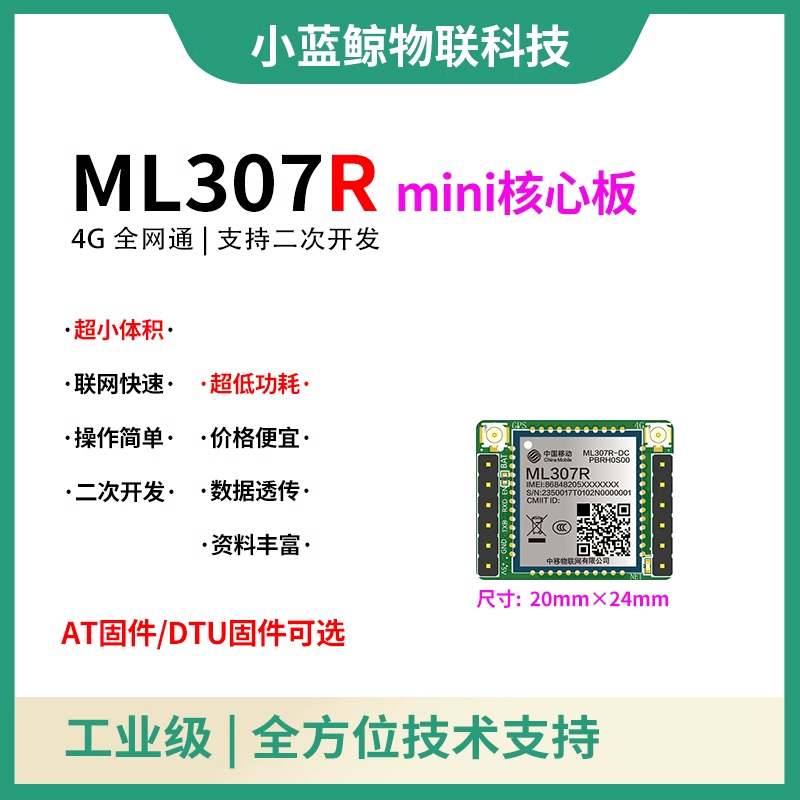

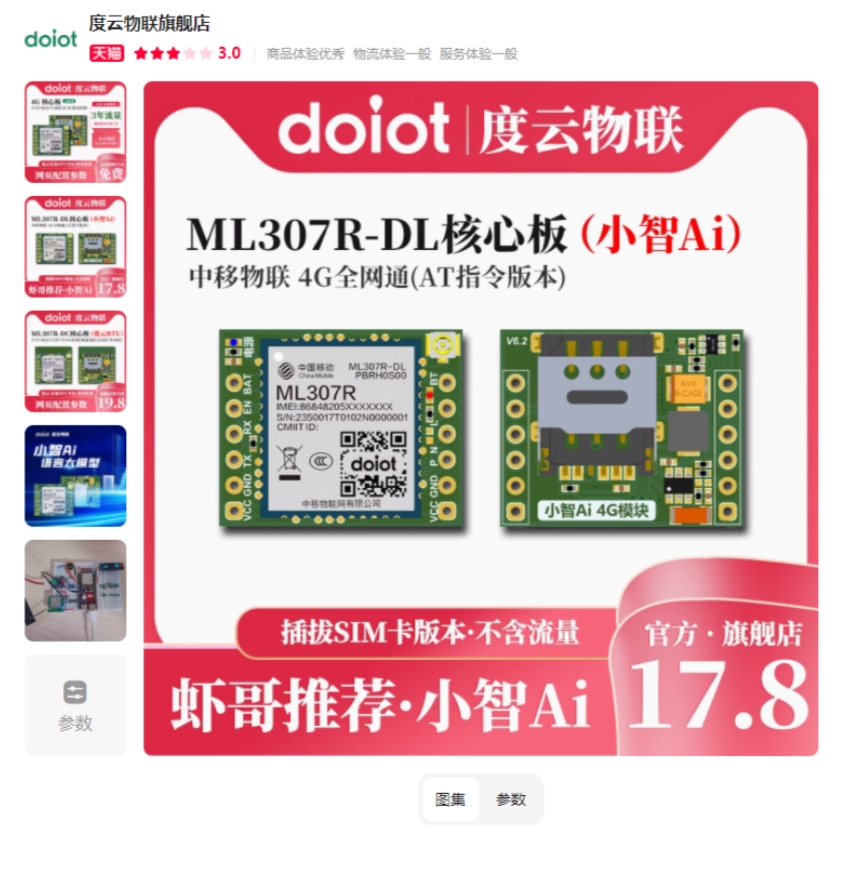

1.8 Cat. 1 4G 模块（ML307R，可选）
目前有几家卖4G模块的，小蓝鲸物联和度云物联都是官方代理，度云物联新客户有优惠券-3元，14.8元（目前最便宜的模块）
 |  |
|---|
ML307R 是中移物联推出的 Cat. 1 物联网模块，DC 版比 DL 版增加了 OpenCPU SDK 二次开发的支持。 购买时需要确认是 AT 固件版本。
注1：此模块用来连接国内的 4G 移动数据网络，实现AI联网对话聊天。
不能打电话和发短信，使用该模块后可以不用连接WIFI，适合到户外等无WIFI网络的环境下使用。
当然没有WIFI时也可以使用手机热点，具体请自己视情况考虑是否选择配备。
注2：建议4G模组选择可插拔卡的，如果经常使用可以使用自己的手机号码副卡，
4G模块自带的流量卡每月流量可能不够（一般不能充值流量），或者需要另选流量套餐比较多的流量卡。
1.9 微动开关/轻触开关/按钮
使用尺寸6*6MM微动开关/轻触开关，在面包板上请岔开横行按示意图插到面包板，按钮如下图示： 注意：为防止新手短接引脚，虾哥推荐2脚的直插按钮，替代4脚的（老手忽略）。
购买链接：https://item.taobao.com/item.htm?id=42823169259
2. 便捷购买地址
2.1 淘宝快速下单渠道
非带货！！
注意：部分电子元件未焊接引脚，可与商家沟通进行焊接或选择焊接好的商品。
注意：由于商家产品存在差异，请尽量选择信誉高销量高评价好的店铺购买，购买咨询和售后质量问题请自行和商家协商。
商品问题不归本项目负责。
购买说明及链接：小智AI聊天机器人硬件购买说明及链接
2.2 电烙铁入门必看
小白可以选择购买焊接好的版本，或者先观看电烙铁入门教程再进行焊接，避免损坏电子元件。
